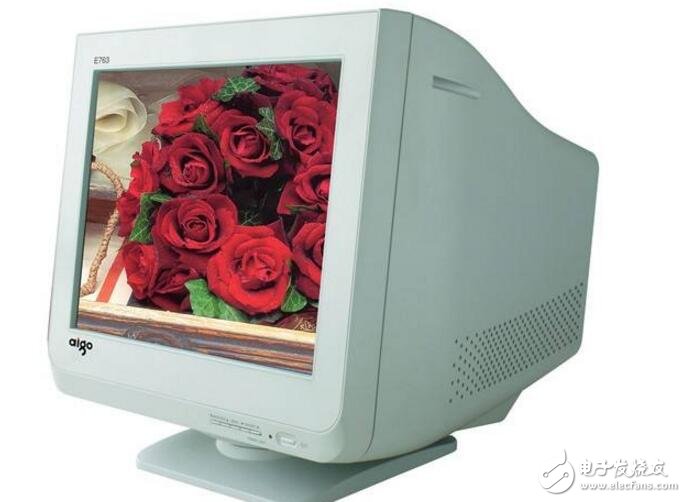

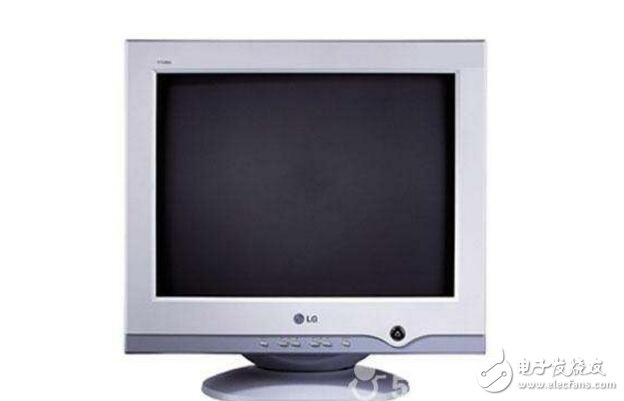

CRT显示器学名为“阴极射线显像管”，是一种使用阴极射线管（Cathode Ray Tube）的显示器。主要有五部分组成：电子枪（Electron Gun）、偏转线圈（DeflecTIon coils）、荫罩（Shadow mask）、高压石墨电极和荧光粉涂层（Phosphor）及玻璃外壳。

       它是应用最广泛的显示器之一，CRT纯平显示器具有可视角度大、无坏点、色彩还原度高、色度均匀、可调节的多分辨率模式、响应时间极短等LCD显示器难以超过的优点，而且价格更便宜。

　　工作原理：

　　CRT显示器是靠电子束激发屏幕内表面的荧光粉来显示图像的，由于荧光粉被点亮后很快会熄灭，所以电子枪必须循环地不断激发这些点。

　　首先，在荧光屏上涂满了按一定方式紧密排列的红、绿、蓝三种颜色的荧光粉点或荧光粉条，称为荧光粉单元，相邻的红、绿、蓝荧光粉单元各一个为一组，学名称之为像素。每个像素中都拥有红、绿、蓝（R、G、B）三基色。

　　CRT显示器用电子束来进行控制和表现三原色原理。电子枪工作原理是由灯丝加热阴极，阴极发射电子，然后在加速极电场的作用下，经聚焦极聚成很细的电子束，在阳极高压作用下，获得巨大的能量，以极高的速度去轰击荧光粉层。

       这些电子束轰击的目标就是荧光屏上的三基色。为此，电子枪发射的电子束不是一束，而是三束，它们分别受电脑显卡R、 G、 B三个基色视频信号电压的控制，去轰击各自的荧光粉单元。受到高速电子束的激发，这些荧光粉单元分别发出强弱不同的红、绿、蓝三种光。

        根据空间混色法（将三个基色光同时照射同一表面相邻很近的三个点上进行混色的方法）产生丰富的色彩，这种方法利用人们眼睛在超过一定距离后分辨力不高的特性，产生与直接混色法相同的效果。用这种方法可以产生不同色彩的像素，而大量的不同色彩的像素可以组成一张漂亮的画面，而不断变换的画面就成为可动的图像。

       通常实现扫描的方式很多，如直线式扫描，圆形扫描，螺旋扫描等等。其中，直线式扫描又可分为逐行扫描和隔行扫描两种。事实上，在CRT显示系统中两种都有采用。逐行扫描是电子束在屏幕上一行紧接一行从左到右的扫描方式，是比较先进的一种方式。

        而隔行扫描中，一张图像的扫描不是在一个场周期中完成的，而是由两个场周期完成的。无论是逐行扫描还是隔行扫描，为了完成对整个屏幕的扫描，扫描线并不是完全水平的，而是稍微倾斜的。

       为此电子束既要作水平方向的运动，又要作垂直方向的运动。前者形成一行的扫描，称为行扫描，后者形成一幅画面的扫描，称为场扫描。

　　然而在扫描的过程中，要保证三支电子束准确击中每一个像素，就要借助于荫罩（Shadow mask），它的位置大概在荧光屏后面（从荧光屏正面看）约10mm处，厚度约为0.15mm的薄金属障板，它上面有很多小孔或细槽，它们和同一组的荧光粉单元即像素相对应。三支电子束经过小孔或细槽后只能击中同一像素中的对应荧光粉单元，因此能够保证彩色的纯正和正确的会聚。

　　偏转线圈（DeflecTIon coils）可以协助完成非常高速的扫描动作，它可以使显像管内的电子束以一定的顺序，周期性地轰击每个像素，使每个像素都发光，而且只要这个周期足够短，也就是说对某个像素而言电子束的轰击频率足够高，就会呈现一幅完整的图像。

　　至于画面的连续感，则是由场扫描的速度来决定的，场扫描越快，形成的单一图像越多，画面就越流畅。而每秒钟可以进行多少次场扫描通常是衡量画面质量的标准，通常用帧频或场频（单位为Hz，赫兹）来表示，帧频越大，图像越有连续感。

       24Hz场频是保证对图像活动内容的连续感觉，48Hz场频是保证图像显示没有闪烁的感觉，这两个条件同时满足，才能显示效果良好的图像。

　　成像分析：

　　CRT显示器的视频带宽可以看做每秒钟所扫描的像素点数的总和，一般采用MHz（兆赫兹）为单位。屏幕分辨率越高，需要扫描的点数就越多，对电子枪扫描频率的要求就更高，视频带宽也因此需要提高。

        一般来说，CRT显示器工作频率范围在电路设计时就已经固定了，主要取决于高频放大部分元件的特性，由于高频电路的设计相对困难，因此成本也较高，同时还会产生一定的辐射。

       对于CRT显示器而言，高频处理能力越好，视频带宽所能达到的频率越高，图像稳定性也越好。CRT显示器对视频带宽的要求，除了分辨率外，还和它的场频有密切的关系。

        场频是指CRT显示器屏幕每秒钟刷新的次数，又称为垂直扫描频率。当场频过低时，人眼会感觉到屏幕有明显的闪烁，图像稳定性差，容易造成眼睛疲劳。CRT显示器屏幕的场频要达到75Hz以上人眼才不易出现闪烁感，但长时间注视必然会让眼睛感到很累。

　　视频带宽不仅对显示器寿命和故障率有影响，还对显示器品质有重要影响。如果显示器实际带宽不足以支持用户设定的分辨率和场频，则会使显示的清晰度受到影响，从而影响显示效果。

       显示器对带宽的要求可以用分辨率与场频来计算：带宽要求等于“水平分辨率&TImes;垂直分辨率&TImes;场频”。但在实际情况中，显像管电子束的扫描为了避免信号在扫描边缘的衰减，保证图像的清晰，其水平扫描的像素数和行扫描频率均要比理论值高一些。

       所以，在计算带宽的时候还应该除以一个“有效扫描系数”，一般取值为0.6～0.7。按照这个计算方法，分辨率为1024×768、垂直刷新频率85Hz的屏幕设置，所需要的视频带宽约为106MHz。

       也就是说，能够满足这种显示要求的CRT显示器的视频带宽至少在106MHz以上。高端CRT显示器最高的视频带宽已达到200MHz以上，如美格17英寸CRT显示器中的796FDⅡ和796FDX5的视频带宽都达到了203MHz。

　　作为反映CRT显示器扫描能力的综合性指标，视频带宽在一定程度上代表了CRT显示器的整体性能。简单的判断可以保证显示器不至于超负荷工作，影响其使用和寿命。
