一、FPC覆盖膜

FPC覆盖膜称为CVL,覆盖膜成分有固化剂、丁酮、稀释剂、橡胶等，根据情况不同配方用量各不相同。下图中箭头所示的最外面的那一层就是覆盖膜。

二、FPC覆盖膜作用

一般能想到的作用就是保护线路的作用，防尘防污防静电保护线路不暴露在空气中，避免铜箔的氧化，腐蚀。在不需要镀金的区域用CVL覆盖起来。并在SMT中，阻焊作用。那么本文的思考，是在信号完整性上的作用。

三、FPC（柔性板）测试板设计：

50ohm 7.5mil微带线，长度8inch

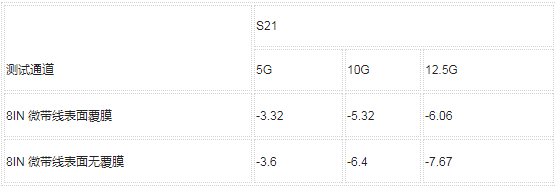

四、对比测试加不加覆盖膜测试结果：

1、50ohm 7.5mil，表面覆膜?

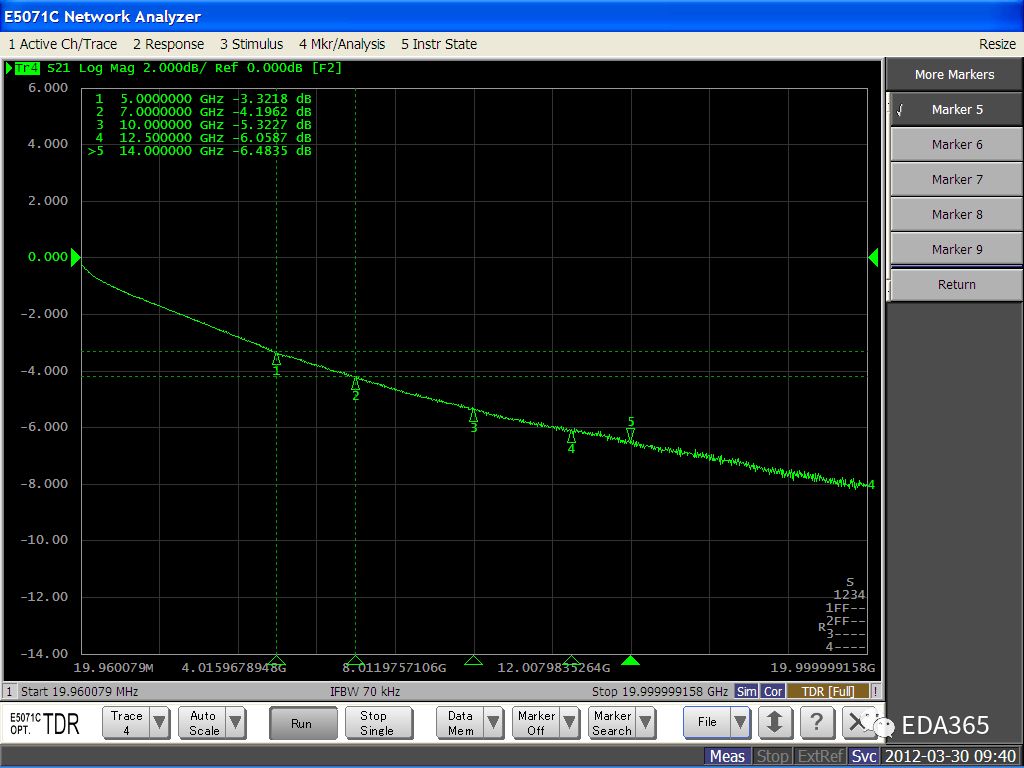

2、S21（插入损耗）

3、无覆膜?

五、结论

同样线宽表面覆膜微带线的S21好于不盖膜情况，所以覆膜是必要的，同样的问题，覆膜的材料等不一样同样的思考，也会带来信号损耗的不一样。这个结论和信号线走内层同样的线宽损耗小很多一个道理。
