NXP Semiconductors VR5510 Multi-Output pmic设计用于网关、ADAS、V2X和信息娱乐应用。VR5510包括多种高效开关模式和线性稳压器。pmic提供外部输入和输出频率同步，优化系统EMC性能。

NXP Semiconductors VR5510 Multi-Output pmic具有增强的安全特性，具有故障安全输出，并涵盖ASIL B和ASIL D安全完整性级别。VR5510可以在面向安全的系统分区中完全实现，也可以配置为非安全qm版本。

VR5510有几个版本，支持各种安全应用程序，并为输出轨道的数量、输出电压设置、操作频率和上电顺序提供多种选择。

VR551如果提供在QFN56包与热增强可湿性侧面。具有可湿式侧翼的器件可以实现自动光学检测(AOI)，具有更大的抗剪切力，并能处理PCB弯曲，从而提高可靠性。

特性

• 最大输入电压60VDC

• 带外部mosfet的VPRE同步降压控制器


• 可配置的输出电压，开关频率，电流能力高达10A

• 低压集成同步BUCK1和BUCK2转换器专用于MCU核心电源，具有SVS/DVS能力


• 可配置的输出电压和电流，最高可达3.6A峰值;双相运行，电流容量可达7.2A峰值

• 低压集成同步BUCK3变换器


• 可配置的输出电压和电流能力高达3.6A峰值

• BOOST转换器集成低侧开关


• 可配置的输出电压和输入电流能力，最高可达2.25A峰值

• 3x线性电压调节器(LDOx)的MCU IOs, DDR和ADC电源


• 可配置的输出电压和电流能力高达400mA

• 高压线性稳压器(HVLDO)，在LDO模式下电流可达10mA，在开关模式下电流可达100mA

• EMC优化技术，包括SMPS频率同步、扩频、摆频控制、手动调频

• 低功耗待机模式，极低静态电流(35μA, VPRE和HVLDO ON)

• 2个输入引脚唤醒检测和电池电压检测

• 通过CRC(最高3.4MHz)的I2C接口进行设备控制

• 通过专用同步引脚实现双设备操作

• 可扩展的产品组合，从QM到ASIL B到ASIL D，具有独立的监控电路，专用的MCU监控接口，简单和挑战者看门狗功能，电源良好，复位和中断，内置自检，故障安全输出

• 通过OTP编程配置


• 原型支持在工程模式下的项目开发过程中自定义设置

• 8.0mm x 8.0mm x 0.85 QFN56封装;0.5毫米的间距

应用程序

• 网关

• 信息娱乐

• ADAS

• 集群

• V2x

• 广播

• 愿景

简化程序图

内部块图

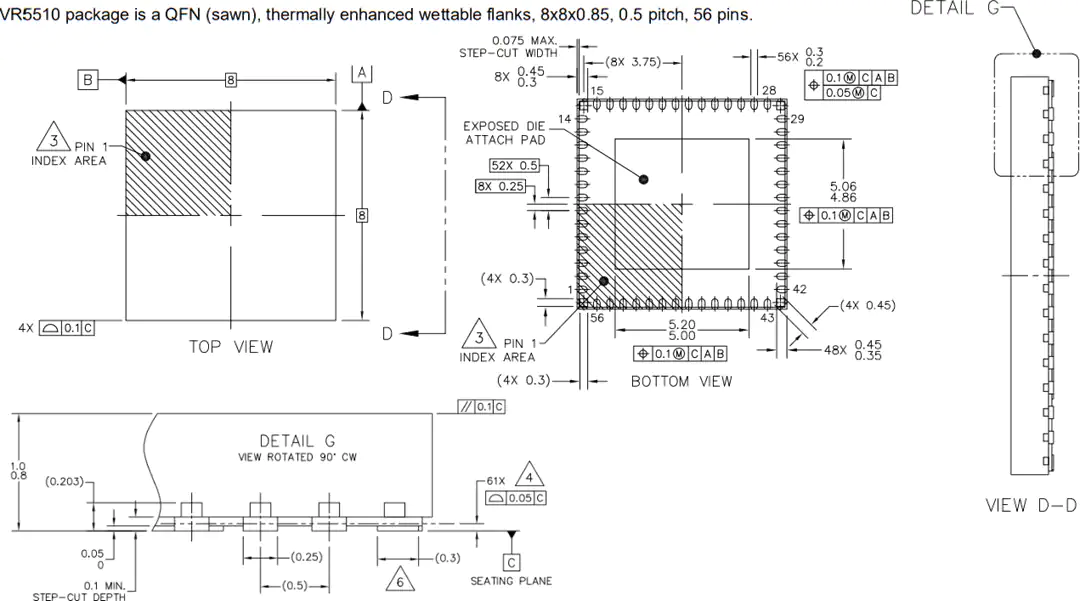

规格尺寸
