LED驱动电路是什么？

LED是通过将电压加在LED的PN结两端，使PN结本身形成一个能级（实际上，是一系列的能级），然后电子在这个能级上跃变并产生光子来发光的。所以，LED需要加在PN结两端的电压来驱使其发光，即LED驱动。LED驱动电路分恒流和恒压。

LED驱动电路的主要功能是将交流电压转换为恒流电源，并同时完成与LED的电压和电流的匹配。

LED驱动电路的另一个任务是使LED的负载电流能够在各种因素的影响下都能控制在预先设计的水平上。

LED驱动电路的作用是把输入的电源电压进行变换，输出电压合适电流恒定的直流，供LED使用。

LED驱动电路的电路组成

在需要使用比较多的led产品时，如果将所有的LED串联，将需要LED驱动器输出较高的电压：如果将所有的LED并联，则需要LED驱动器输出较大的电流。将所有的LED串联或并联，不但限制着LED的严使用量，而且并联LED负载电流较大，驱动器的成本也会增加，解决办法是采用混联方式。串、并联的LED数量平均分配，这样，分配在一个LED串联支路上的电压相同，同一个串联支路中每个LED上的电流也基本相同，亮度一致，同时通过每个串联支路的电流也相近。

照明LED为什么需要驱动电路?

一般单颗LED的导通电压红黄光在2.4V左右，蓝绿光在3.6V左右；
但做成照明LED成品，它可能用在直流12V，或者交流100V~240V的电源上，自然需要提供一个恒流或者恒压的电源作为驱动，一个良好的电源驱动可以提高照明LED产品的寿命（即光衰）。
现在LED照明产品中，用恒流电源的比较多。
一般驱动电路包含一个桥式电路，变压线圈，大电容等等关键器件或电路，各个厂家的设计不一，在目的和原理都差不多。

LED驱动电路原理

正向压降(VF)和正向电流的(IF)关系曲线，由曲线可知，当正向电压超过某个阈值(约2V)，即通常所说的导通电压之后，可近似认为，IF与VF成正比。见表是当前主要超高亮LED的电气特性。由表可知，当前超高亮LED的Z高IF可达1A，而VF通常为2～4V。

由于LED的光特性通常都描述为电流的函数，而不是电压的函数，光通量(φV)与IF的关系曲线，因此，采用恒流源led驱动电路可以更好地控制亮度。此外，LED的正向压降变化范围比较大(Z大可达1V以上)，而由上图中的VF-IF曲线可知，VF的微小变化会引起较大的，IF变化，从而引起亮度的较大变化。

LED的温度与光通量(φV)关系曲线，由下图可知光通量与温度成反比，85℃时的光通量是25℃时的一半，而一40℃时光输出是25℃时的1．8倍。温度的变化对LED的波长也有一定的影响，因此，良好的散热是LED保持恒定亮度的保证。

所以，采用恒压源驱动不能保证LED亮度的一致性，并且影响LED的可靠性、寿命和光衰。因此，超高亮LED通常采用恒流源驱动。

常用LED驱动电路原理图解析

LED驱动电路的主要功能是将交流电压转换为恒流电源，同时按照LED器件的要求完成与LED的电压和电流的匹配。按常用LED驱动电路的不同，LED驱动电源通常可以分为三大类，一是开关恒流源，二是线性IC电源，三是阻容降压电源。

LED驱动电路之开关恒流电路

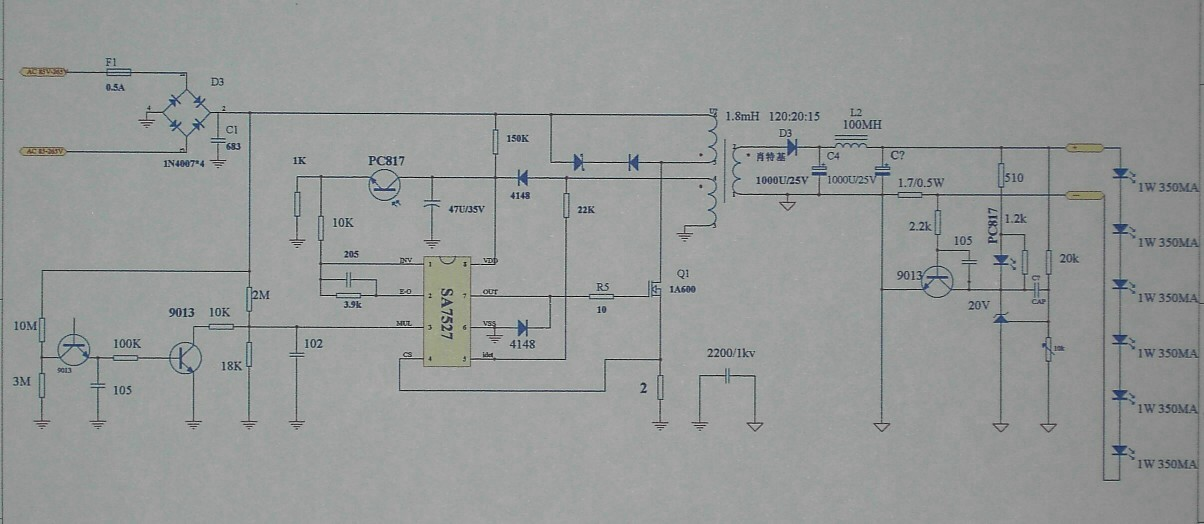

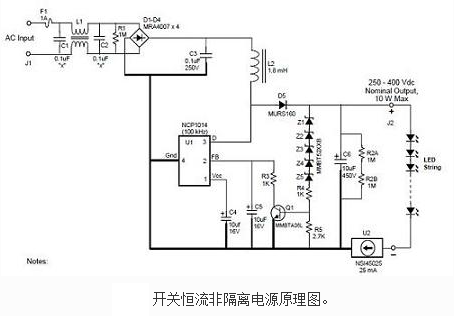

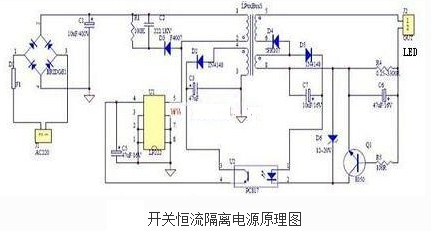

采用变压器将高压变为低压，并进行整流滤波，以便输出稳定的低压直流电。开关恒流源又分隔离式电源和非隔离式电源，隔离是指输出高低电压隔离，安全性非常高，所以对外壳绝缘性要求不高。非隔离安全性稍差，但成本也相对低，传统节能灯就是采用非隔离电源，采用绝缘塑料外壳防护。开关电源的安全性相对较高(一般是输出低压)，性能稳定，缺点是电路复杂、价格较高。开关电源技术成熟，性能稳定，是目前LED照明的主流电源。

LED驱动电路之阻容降压电源驱动电路

采用一个电容通过其充放电来提供驱动电流，电路简单，成本低，但性能差，稳定性差，在电网电压波动时及容易烧坏LED，同时输出高压非隔离，要求绝缘防护外壳。功率因数低，寿命短，一般只适于经济型小功率产品(5W以内)。功率高的产品，输出电流大，电容不能提供大电流，否则容易烧坏，另外国家对高功率灯具的功率因数有要求，即7W以上的功率因数要求大于0.7，但是阻容降压电源远远达不到(一般在0.2-0.3之间)，所以高功率产品不宜采用阻容降压电源。市场上，要求不高的低端型的产品，几乎全部是采用阻容降压电源，另外，一些高功率的便宜的低端产品，也是采用阻容降压电源。

LED驱动电路之线性IC电源

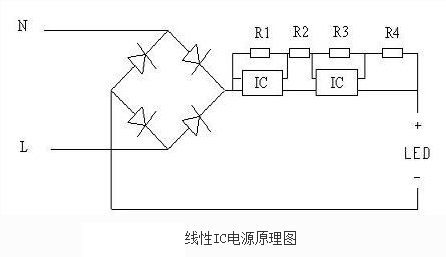

采用一个IC或多个IC来分配电压，电子元器件种类少，功率因数、电源效率非常高，不需要电解电容，寿命长，成本低。缺点是输出高压非隔离，有频闪，要求外壳做好防触电隔离保护。市面上宣称无(去)电解电容，超长寿命的，均是采用线性IC电源。IC驱电源具有高可靠性，GX率低成本优势，是未来理想的LED驱动电源。
