摘要： TLE9562-3QX电机控制系统集成电路演示开发平台。
Infineon Technologies MOTIX dc盾d_tle956x电机控制屏蔽(dc盾tle956xtobo1)是TLE9562-3QX电机控制系统IC的演示和开发平台，该TLE9562-3QX是一个多功能系统IC，具有集成电源、通信接口、多个半桥和其他支持功能。该装置专为各种电机控制汽车应用而设计。为了支持这些应用，TLE9562-3QX提供了主要功能，如一个5V低降稳压器，一个支持CAN FD的HS-CAN收发器，CAN部分组网和一个LIN收发器。该设备还集成了四个半桥直流电机控制和一个32位串行外围接口(SPI)。

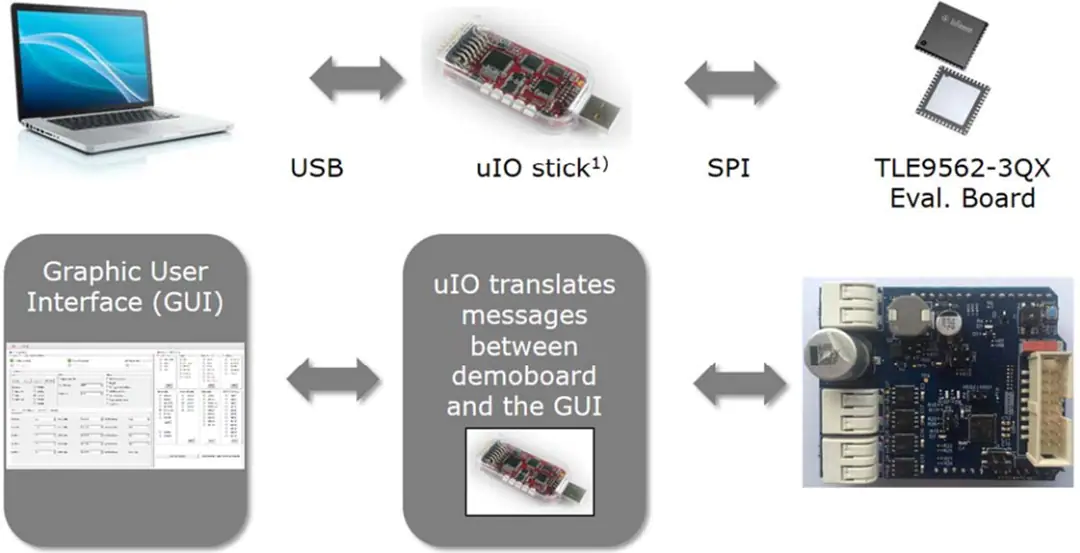

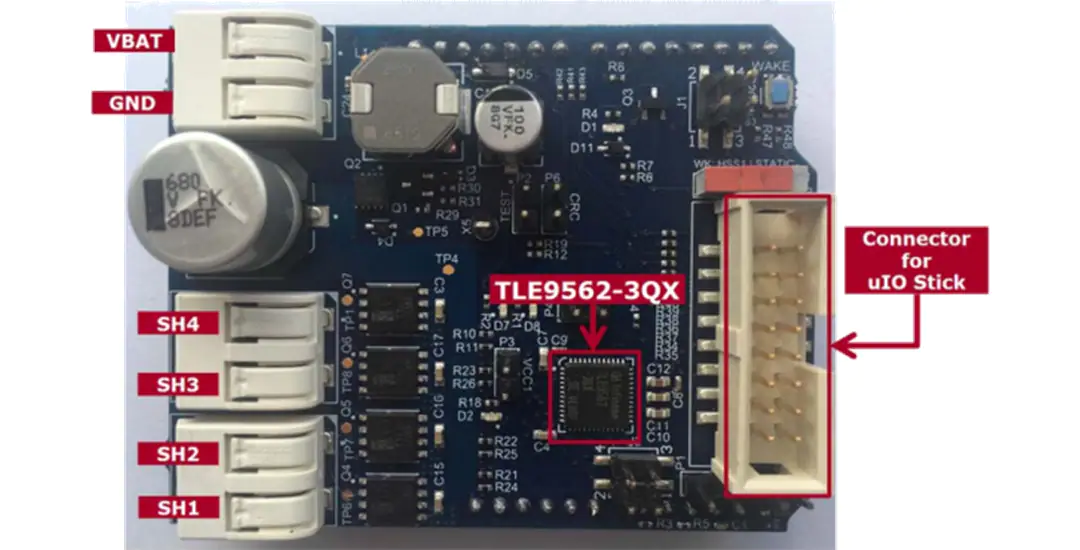

英飞凌MOTIX dc盾d_tle956x电机控制屏蔽在PG-VQFN-48包中预装了一个TLE9562-3QX。TLE956X电机控制屏蔽设计为ConfigWizard GUI(图形用户界面)通过μ io棒接口装置(不包含)进行控制。此外，电机控制屏蔽具有Arduino兼容接口，使其能够与Arduino UNO微控制器板一起使用。
电机控制系统集成电路
工作电压范围5.5V至28V与5V兼容的逻辑输入
集成反极性保护与板载EMC滤波器
四个集成半桥mosfet
集成CAN和LIN收发器
二合一板与GUI和Arduino接口的评估和快速原型
io -棒接口装置用连接器
四板载n通道mosfet
主动反向电池保护
可以获得Arduino示例代码
英飞凌电源和传感选择指南
