摘要： 设计用于保护1对和2对数据线免受电涌的影响。

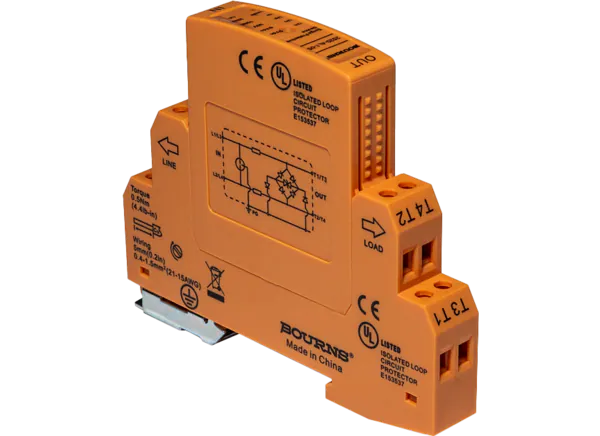

Bourns 2510和2520数据和信号浪涌保护装置(SPD)设计用于保护数据，信号和通信系统中具有共同参考电位的1对和2对数据线免受浪涌的影响。spd具有20kA最大放电电流额定值和100MHz截止频率额定值。spd在模块交换期间提供不间断信号传输，并为din导轨安装提供可插拔的浪涌保护。Bourns 2510和2520数据和信号spd符合IEC 61643-21标准，适用于电信，低压报警电路，高频传输系统，模拟/数字通信以及RS-232, RS-422和RS-485接口应用。
符合UL 497B标准的数据线保护器
模块交换时的不间断信号传输
两级保护电路限制与气体放电管和二极管有关的瞬变
din导轨安装的可插拔式浪涌保护
冲击电流容量可达2.5kA, 10μs至350μs
符合IEC 61643-21标准(D1/C1/C2/C3类别)
RS-232, RS-422, RS-485接口
电信
低压报警电路
高频传输系统
模拟/数字通信
2510
5V(DC)至110V(DC)标称电压范围
6V(DC)至170V(DC)最大连续工作电压范围
10kA C2标称放电电流
20kA C2最大放电电流
2.5kA D1雷电冲击电流
≤30V ~≤300V电压保护等级
额定电流
截止频率
0.68欧姆每线阻抗

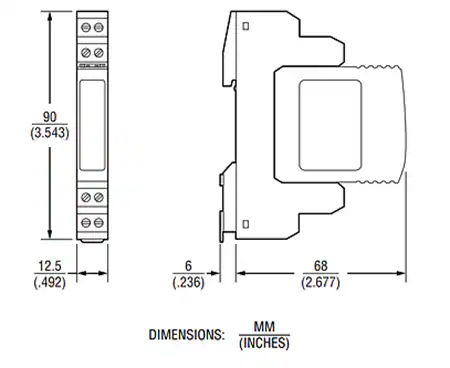

90mm × 12mm × 74mm尺寸
-40℃~ +85℃工作温度范围
2520
5V(DC)至48V(DC)标称电压范围
6V(DC)至54V(DC)最大连续工作电压范围
10kA C2标称放电电流
20kA C2最大放电电流
2.5kA D1雷电冲击电流
电压保护等级≤30V ~≤100
额定电流
截止频率
0.68欧姆每线阻抗
90mm × 12mm × 74mm尺寸
-40℃~ +85℃工作温度范围
