1EDI2010AS

1EDI2010AS产品信息：

1200 V 单通道高边栅极驱动器

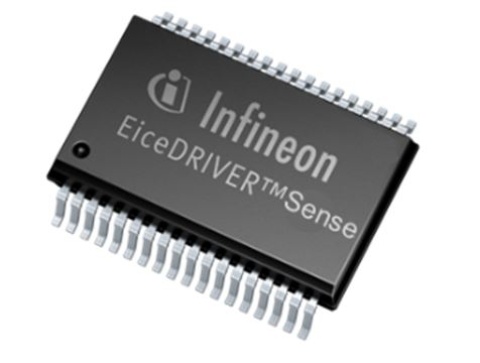

EiceDRIVER SENSE 1200 V 单通道高边栅极驱动器，适用于 IGBT 和高压汽车应用，采用PG-DSO-36封装。

请同时查阅适用于汽车应用的单通道升压器EiceDRIVER Boost 1EBN1001AE

特征描述

  • 8 位 ADC 具有可编程偏移和增益以及灵活的触发机制
  • 单通道 IGBT 驱动器
  • 片上电流隔离（符合 DIN EN 60747-5-2）
  • 支持高达 1200V 现有 IGBT 技术
  • 低传播延迟和最小 PWM 失真
  • 支持 5 V 逻辑电平（初级侧）
  • 支持负和零伏 VEE2 供电电压
  • 16 位标准 SPI 接口（高达 2 MBaud），支持菊花链（初级侧）
  • 兼容 EiceBoost 系列
  • 36 引脚 PG-DSO-36 环保封装
  • 通过汽车认证（根据 AEC Q100）
  • 可编程去饱和监测
  • 过电流保护，阈值可编程
  • 完全可编程的两级开启 (TTON)
  • 完全可编程的两级关闭 (TTOFF)
  • 模拟数字通道
  • 故障情况下自动紧急关闭
  • 可编程 UVLO2 和 DESAT 阈值供 MOSFET 使用
  • 内部寿命标志看门狗

优势

  • 嵌入式 ADC 显著降低系统成本
  • 与 EiceDRIVER BOOST 结合使用节省大量 PCB 空间
  • 两级开启提高系统效率
  • 支持在整个温度和电压范围内测量

潜在应用

1EDI2010AS数据手册：

1EDI2010AS引脚功能、电路图：
