1EDN7550B

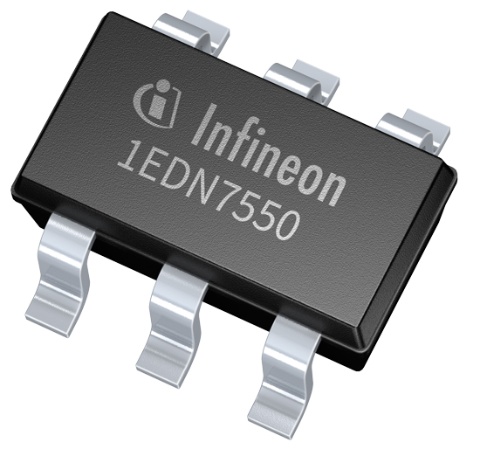

1EDN7550B产品信息：

单通道低边栅极驱动器系列，具有真正差分输入，防止功率 MOSFET 误触发

1EDN7550/1EDN8550 栅极驱动器 IC 具有真正的差分输入。其控制信号输入主要取决于接地电位。仅输入触点之间的压差相关。此原理可以防止功率 MOSFET 误触发。

特征描述

  • 真正的差分输入
  • 4A 拉电流
  • 8A 灌电流
  • 独立的源/汇输出
  • 低阻值输出级
  • 29Ns 输入最小脉宽
  • 7ns 传播延迟精度差
  • 5A 输出反向电流鲁棒性
  • 4V 和 8V UVLO 型号
  • SOT-23 封装，6 引脚

优势

产品优势

  • 控制引脚独立于栅极驱动器接地
  • 快速米勒平台过渡
  • 快速关断
  • 无二极管压降
  • 关断时栅极电压接近于零
  • 栅极驱动器 IC 功率耗散低
  • 开关速度高达 15MHz
  • 精准
  • 无需肖特基箝位二极管
  • 快速可靠 MOSFET 关断

应用优势

  • 防止功率 MOSFET 开关接地偏移
  • MOSFET 开关损耗低
  • 防止误触发 MOSFET
  • MOSFET 驱动功率效率极高
  • 效率更高
  • 提高功率密度，节省 BOM
  • 异常情况下即时 MOSFET 保护
  • 高功率密度

潜在应用

  • 服务器
  • 通信
  • 直流-直流转换器
  • 电信全砖转换器
  • 电动工具
  • 工业 SMPS
  • 无线充电
  • 太阳能微逆变器

1EDN7550B数据手册：

1EDN7550B引脚功能、电路图：
