快速双通道5A 栅极驱动器，专为驱动标准 MOSFET、超级结 MOSFET 以及 GaN 功率开关器件而优化。
0
快速双通道5A 栅极驱动器，专为驱动标准 MOSFET、超级结 MOSFET 以及 GaN 功率开关器件而优化。
输入信号为低电压 TTL 和3.3V CMOS - 与高至 +20V 低至 -10VDC 的极宽电压处理能力兼容。 在输入引脚上处理 -10VDC 的独特能力可保护器件免受接地弹跳。两个输出都能够利用真正的轨到轨输出级来接收和提供5A 电流，从而确保了0.7欧姆 到正轨和0.55欧姆 到负轨的极低阻抗。

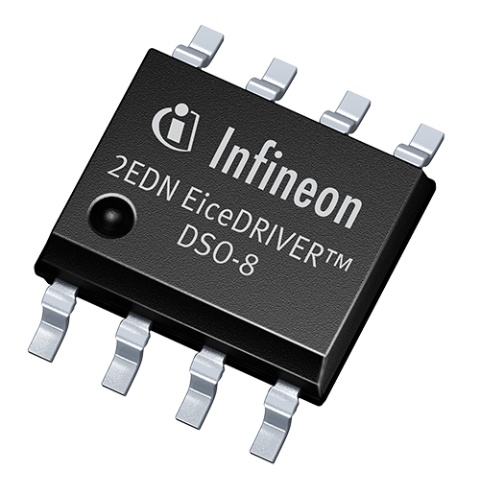

出色的通道到通道延迟匹配，典型值为1ns，通过两个通道的并联，使电源和接收能力的无风险倍增至峰值 10A。 工业标准引脚输出和不同逻辑输入/输出配置相结合，保证了较高的灵活性，并且缩短了研发时间。 栅极驱动器有三种封装选项：PG-DSO-8引脚，PG-VDSON-8引脚和 PG-TDSSO-8引脚（尺寸小，与 DSO-8相比具有更高的热性能）。
特征描述
优势
潜在应用
Infineon公司的2EDN7524F是双路5A低边栅极驱动器,适用于标准MOSFET和Superjunction MOSFETs (OptiMOSTM, CoolMOSTM)以及GaN功率器件。输入信号LVTTL兼容,输入电压从3V到20V，驱动电流5A，主要用在开关电源(SMPS)，单个/逐个PFC，同步整流,DC/DC转换器,砖形电源,电动工具和工业应用.本文介绍了2EDN7524F主要特
Infineon公司的高功率密度800W 130kHz白金服务器电源设计采用600 V CoolMOS™ C7 MOSFET,2EDN7524F非绝缘栅极驱动器(EiceDRIVER™
