描述

74LVC2T45是一个双位、双电源收发器，具有三态输出，适用于在不同电压域传输两个逻辑位。方向引脚(DIR)和端口A (1A和2A引脚组成)对V(CC)(A)有逻辑电平;端口B (1B和2B引脚组成)对V(CC)(B)有逻辑电平。这种安排允许通用低压转换从1.2V到5.5V的任何电压。当一个高逻辑电平被应用到方向引脚时，端口a引脚成为输入，端口B引脚成为输出。相反，当方向引脚被断言为LOW时，端口的角色被颠倒。

三态(Ioff)功能将所有端口引脚置于高阻抗状态，当任一电源为0V时，防止和破坏回流电流，并提供电源下电隔离高达5.5V，以不干扰任何端口上的逻辑活动。

应用程序

• 电压水平翻译
  非常适合连接在不同电压下工作的逻辑类型
• 省电的信号隔离
  如果任一电压域被关闭，信号被隔离，信号线上没有负载
• 产品种类繁多，如:
  • 手机，平板电脑，电子阅读器
  • 个人电脑，笔记本，上网本，超级本
  • 网络、路由器、网关
  • 采购产品计算机外设，硬盘驱动器，CD/DVD ROM
  • 电视，DVD, DVR，机顶盒
  • 个人导航/ GPS
  • MP3播放器，照相机，录像机

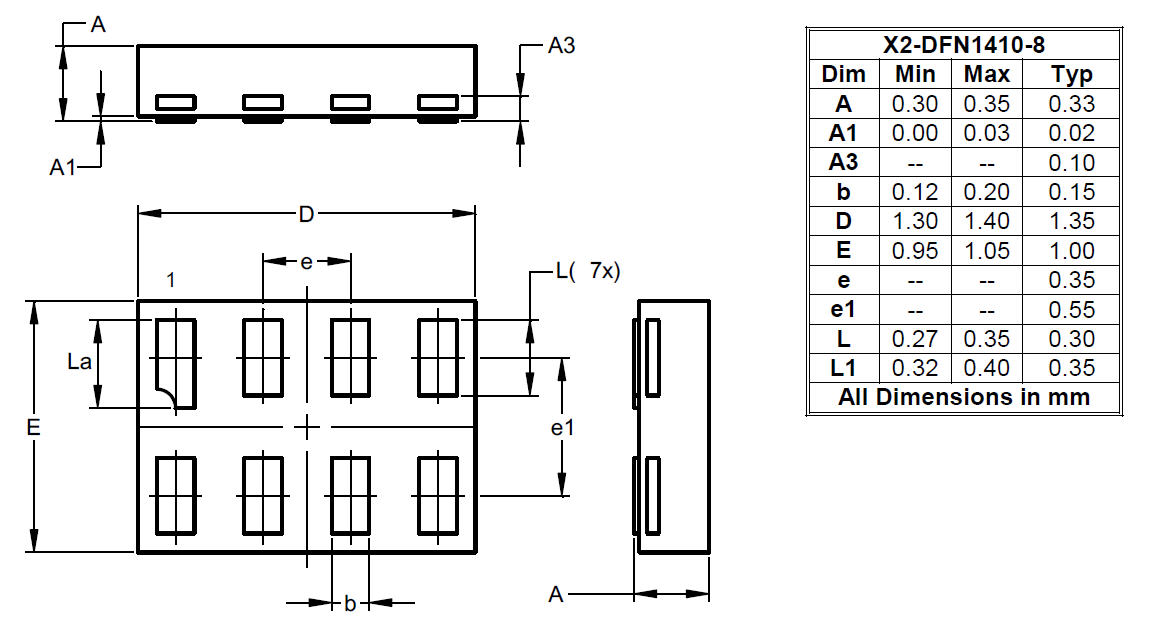

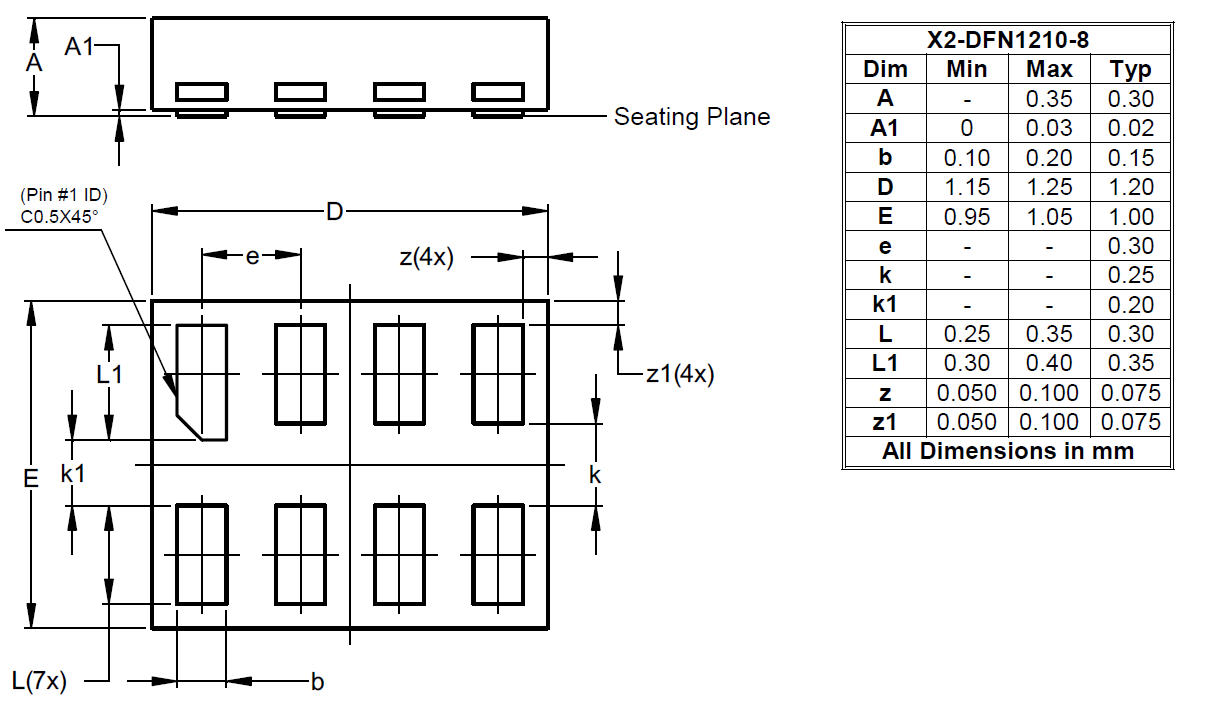

特性

• 宽电源电压范围:
• V(CC)(A):从1.2V到5.5V
• V(CC)(B): 1.2V ~ 5.5V
• ±24mA输出驱动在3.3V
• CMOS低功耗16µA Maximum I(CC)
• 高噪声免疫力
• I(OFF)支持部分下电模式
• I(OFF)由任意V(CC)控制在0V
• 输入最高可接受5.5V
• 最大数据速率:
• 420Mbps (3.3V到5V转换)
• 210Mbps(翻译成3.3V)
• 140Mbps(翻译成2.5V)
• 75Mbps(翻译成1.8V)
• 60Mbps(翻译成1.5V)
• ESD防护超过JESD 22
• 4000v人体模型(A114)
• 1000v充电设备型号(C101)
• 闭锁超过100mA每JESD 78, I级
• 范围为-40°C至+85°C和-40°C至+125°C
• 完全无铅,完全符合RoHS标准(注1 &2）
• 无卤素和锑。“绿色”装置(注3)
• 适用于需要特殊改变的汽车应用
  控制(即零件符合AEC-Q100/101/200，具备PPAP能力，并在IATF 16949认证设施中生产)联系我们或者你当地的代表。
