描述

74LVC540A是一个八进制逆变缓冲器/驱动器，设计用于驱动总线或缓冲存储器地址寄存器。3态控制门是一个具有低电平有源输入的2输入与门，因此，如果任意一个输出使能(OE1或OE2)输入高时，所有8个输出都处于高阻抗状态。

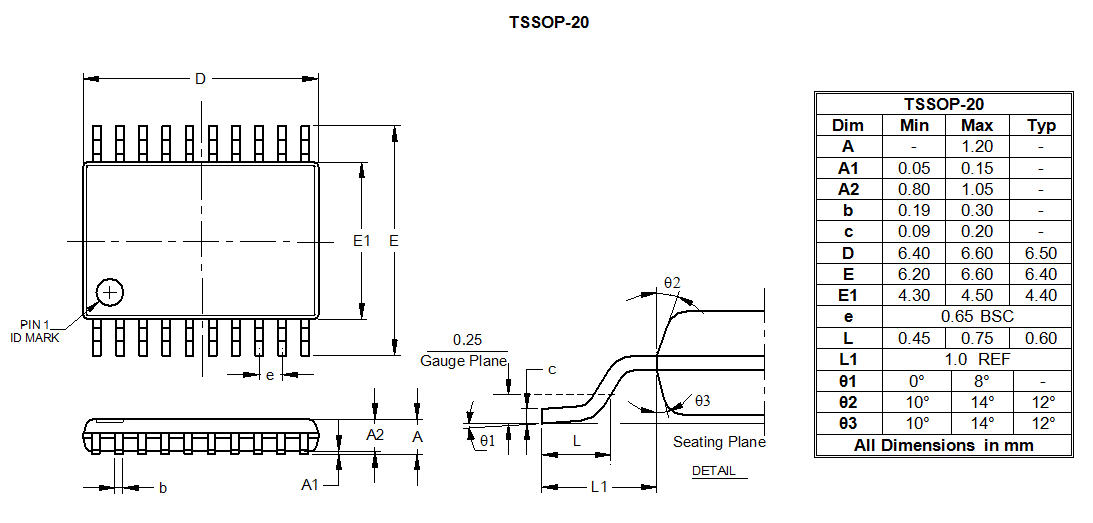

这些器件的输入和输出位于封装的相反侧面，便于印刷电路板的布局。该设备的供电范围为1.65V至3.6V。

输入允许5.5V，允许该设备在混合电压环境中使用。该设备完全指定使用I(OFF)部分断电应用程序。I(OFF)电路关闭输出，防止损坏的电流回流时，设备断电。

应用程序

• 通用逻辑
• 汽车驾驶
• 下电信号隔离
• 产品种类繁多，如:
  • 个人电脑，笔记本，上网本，超级本
  • 网络计算机外设，硬盘驱动器，CD/DVD ROM
  • 电视，DVD, DVR，机顶盒

特性

• 电源电压范围:1.65V ~ 3.6V
• 在VCC = 3V下，水槽或源24mA
• CMOS低功耗
• IOFF支持部分下电操作
• 输入或输出可接受高达5.5V
• 输入可由3.3V或5V驱动，允许混合电压应用程序
• 施密特触发行动在所有输入
• 典型的VOLP(安静的输出地反弹)小于0.8VVCC = 3.3V和TA = +25°C
• 典型VOHV(安静输出动态VOH)大于2.0VVCC = 3.3V和TA = +25°C
• ESD保护测试按照JESD 22
  • 机器型号(A115)
  • 超过2000 v人体模型(A114)
  • 超过1000v充电设备型号(C101)
• 闭锁超过250mA每JESD 78, I级
• 所有设备有:
  • 完全无铅,完全符合RoHS(注1 &2）
  • 无卤素和锑。“绿色”装置(注3)
