描述

74LVC574A提供8个边触发d型触发器，具有专为驱动高电容或相对低阻抗负载设计的3态输出。这些设备特别适合实现缓冲区寄存器、输入/输出(I/O)端口、双向总线驱动器和工作寄存器。在时钟(CLK)输入的正跃迁上，Q输出被设置为在数据(D)输入上设置的逻辑级别。一个缓冲输出启用(OE)输入可用于将8个输出置于正常逻辑状态(高或低逻辑电平)或高阻抗状态。在高阻抗状态下，输出既不负载也不驱动母线。高阻抗状态和增加的驱动提供了没有接口或上拉组件驱动总线的能力。OE不影响闩锁的内部操作。当输出处于高阻抗状态时，可以保留旧数据或输入新数据。

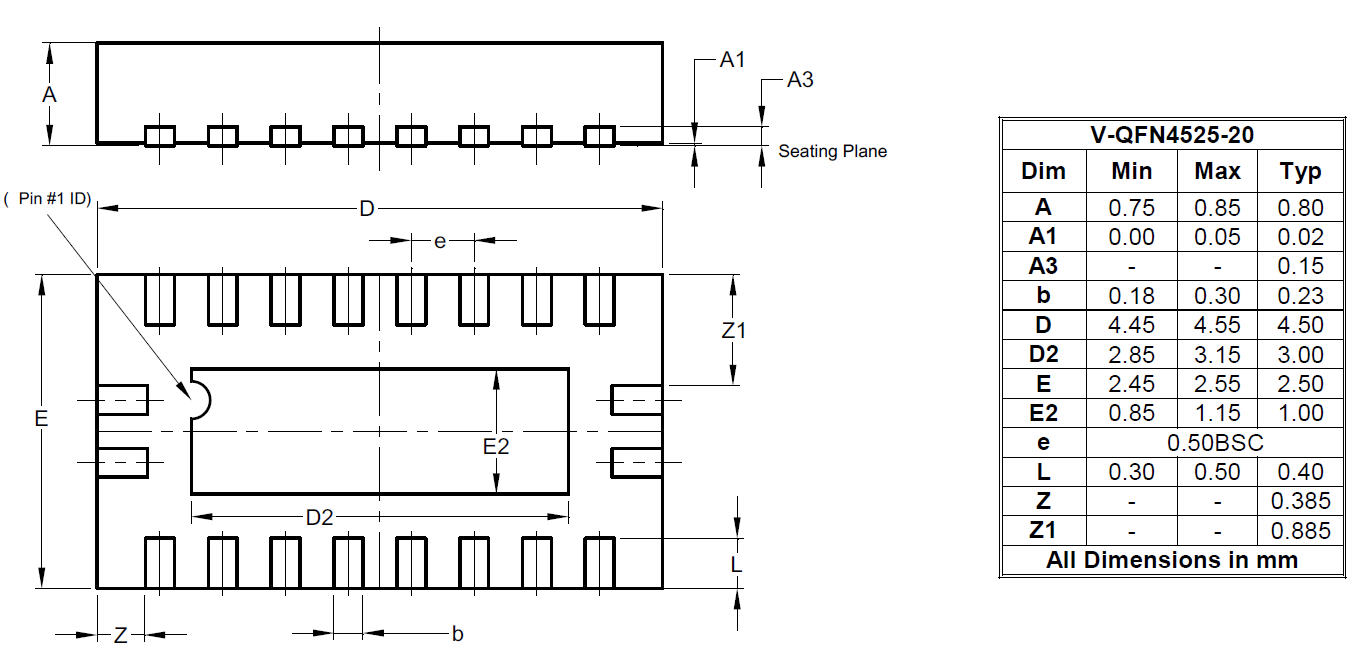

这些器件的输入和输出位于封装的相反侧面，便于印刷电路板的布局。

该设备的供电范围为1.65V至3.6V。该设备完全指定使用I(OFF)部分断电应用程序。

应用程序

• 通用逻辑
• 汽车驾驶
• 下电信号隔离
• 产品种类繁多，如:
  • 个人电脑，笔记本，上网本，超级本
  • 网络计算机外设，硬盘驱动器，CD/DVD ROM
  • 电视，DVD, DVR，机顶盒

特性

• 电源电压范围:1.65V ~ 3.6V
• 在V(CC) = 3V时，水池或源24mA
• CMOS低功耗
• I(OFF)支持部分下电操作
• 输入或输出可接受高达5.5V
• 输入可由3.3V或5V驱动，允许混合电压应用程序
• 施密特触发行动在所有输入
• 典型的电压(OLP)(安静输出地反弹)小于0.8VV(CC) = 3.3V和T(A) = +25°C
• 典型V(OHV)(安静输出动态VOH)大于2.0Vwith V(CC) = 3.3V and T(A) = +25°C
• ESD保护测试按照JESD 22
  • 机器型号(A115)
  • 超过2000 v人体模型(A114)
  • 超过1000v充电设备型号(C101)
• 闭锁超过250mA每JESD 78, I级
• 所有设备有:
  • 完全无铅,完全通过无铅认证
  • 无卤素和锑。“绿色”设备
