描述

74LVC86A提供四个独立的2输入排他或门。该设备的供电范围为1.65V至5.5V。输入允许5.5V，允许该设备在混合电压环境中使用。该设备完全指定使用I(OFF)部分断电应用程序。I(OFF)电路关闭输出，防止损坏的电流回流时，设备断电。

应用程序

• 电压水平转移
• 通用逻辑
• 下电信号隔离
• 产品种类繁多，如:
  • 个人电脑，网络，笔记本，超级本，上网本
  • 计算机外设，硬盘驱动器，CD/DVD ROM
  • 电视，DVD, DVR，机顶盒

特性

• 电源电压范围为1.65V至5.5V
• 在V(CC) = 3.3V时下沉24mA
• CMOS低功耗
• I(OFF)支持部分下电模式
• 输入或输出可接受高达5.5V
• 输入可以由3.3V或5.5V允许电压驱动翻译应用程序。
• ESD防护超过JESD 22
  • 200v机型(A115-A)
  • 2000-V人体模型(A114-A)
  • 闭锁超过250mA每JESD 78, II级
  • 超过1000 v带电器件型号(C101C)

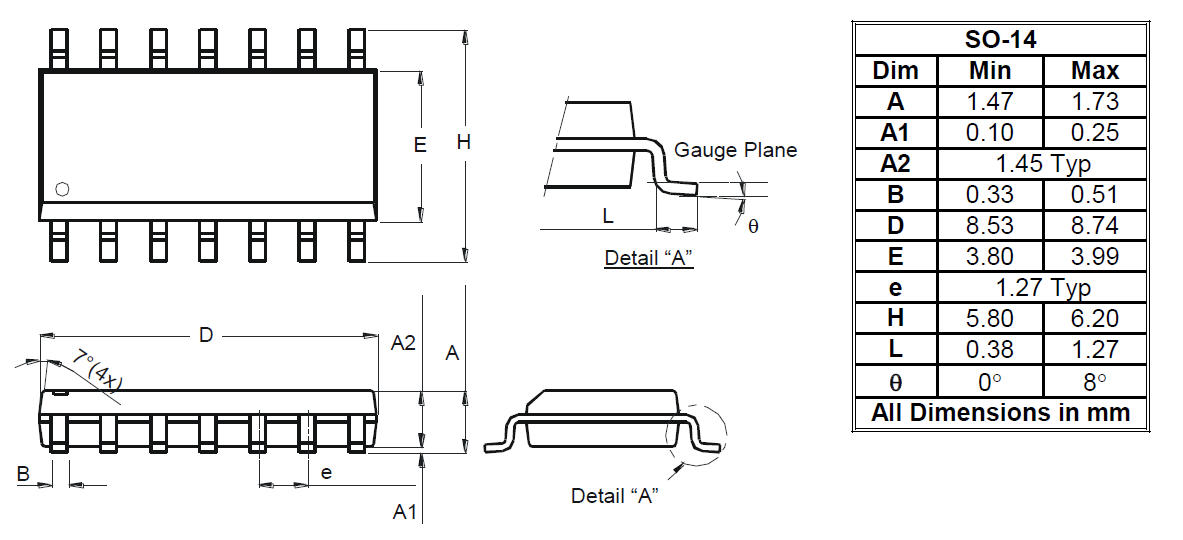

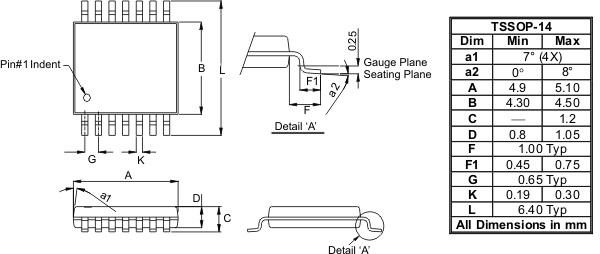

• 包装选项SO-14和tsop -14的范围
  • 完全无铅,完全通过无铅认证
  • 无卤素和锑。“绿色”设备
