最高1 A的降压开关稳压器,用于汽车应用
A5970AD产品信息:
描述
A5970AD是一款压降单片功率开关稳压器,最小开关电流限制为1.35 a,因此根据应用条件,它可以向负载提供高达1a的直流电流。输出电压可设置为1.235 V到V (在)。该设备使用一个内部的p通道DMOS晶体管或(与典型的R (DS(on)) 250 毫欧)作为开关元件,以尽量减小外部元件的尺寸。
内部振荡器将开关频率固定在500千赫。只有4 V的最小输入电压,它适合汽车应用,要求设备操作,即使在冷曲柄条件。脉冲脉冲限流与内部调频提供了有效的恒流短路保护。
所有功能
符合AEC-Q100要求(详见PPAP)
1a直流输出电流
操作输入电压范围为4v ~ 36v
3.3 V /(±2%)基准电压
输出电压可从1.235 V到V(IN)
低dropout操作:100%占空比
内部固定频率
电压前馈
零负载电流运行
内部限流
禁止零电流消耗
同步
保护再次反馈断开
热关机
A5970AD数据手册:
a5970ad.pdf

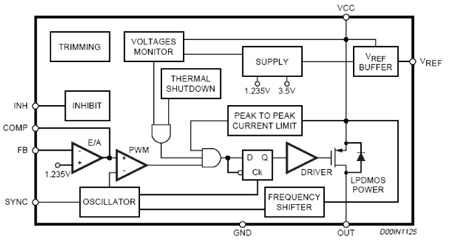

A5970AD引脚功能、电路图:
