AD1671

完整的12位、1.25 MSPS单芯片ADC

AD1671产品信息:

概览

优势和特点

  • 转换时间:800 ns
  • 吞吐速率:1.25 MHz
  • 完整:片内集成采样保持放大器和基准电压源
  • 低功耗:570 mW
  • 保证无失码
  • 引脚可配置的输入电压范围
  • 信纳比:
    70 dB(f(IN) = 100 kHz)
  • 数据输出格式:
    二进制补码或偏移二进制
  • 28引脚DIP和
    28引脚表贴封装
  • 超量程指示


产品详情

AD1671是一款单芯片、12位、1.25 MSPS模数转换器,内置一个片内高性能采样保持放大器(SHA)和基准电压源。AD1671保证在整个工作温度范围内无失码。高速双极性/CMOS混合工艺与新颖的架构相结合,导致其速度和功耗远远优于以前的混合解决方案。此外,单芯片结构的可靠性更高,与混合设计相比,其系统可靠性更高,成本则更低。


快速建立的输入采样保持放大器(SHA)既适用于在连续通道中切换负到正满量程电平的多路复用系统,也适合采用高奈奎斯特速率及更高的频率对输入进行采样。AD1671提供基准输出引脚和基准输入引脚,允许将片内基准电压源用作系统基准电压源。也可以选用外部基准电压源,以满足应用的直流精度与温度漂移要求。


AD1671采用分级Flash转换技术,并且提供数字误差校正,可以对转换周期第一部分可能产生的误差进行校正。片内时序发生器为内部各Flash周期(共4个)提供选通脉冲。使用一个ENCODE脉冲来控制转换器。数字输出数据格式为二进制补码或偏移二进制输出格式。超量程信号指示溢出状况,它可以与最高有效位一起用来判断溢出是下溢还是上溢。


AD1671之所以具有如此高的性能,是因为其线性部分采用高速、低噪声双极性电路,逻辑部分则采用低功耗CMOS。ADI公司的ABCMOS-1工艺能够在单个芯片上同时提供高速双极性器件和2微米CMOS器件。经过激光调整的薄膜电阻用于实现高精度和温度稳定性。


AD1671按性能分为两个等级,并提供三种温度范围。AD1671 J和K级的工作温度范围为0°C至+70°C,AD1671A级为-40°C至+85°C,AD1671S级为-55°C至+125°C。


AD1671数据手册:

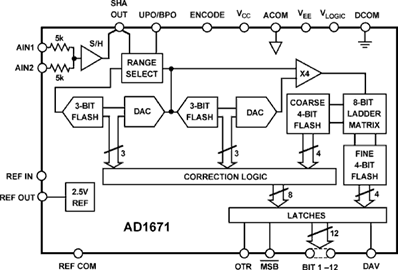

AD1671引脚功能、电路图:

AD1671
