AD1895 数据手册-pdf中文资料-产品介绍及应用电路

AD1895产品信息：

概览

优势和特点
产品详情

优势和特点

自动检测采样频率
无需编程
衰减采样时钟抖动
输入电压：3.3 V至5 V，内核电压：3.3 V
接受16/18/20/24位数据
采样速率最高达192 kHz

输入/输出采样比范围：7.75:1至1:8
旁路模式
多AD1895 TDM菊花链模式
信噪比和动态范围：
128 dB（A加权，20 Hz至20 kHz带宽）
THD + N：-122 dB（最大值）
欲了解更多特性，请参考数据手册

产品详情

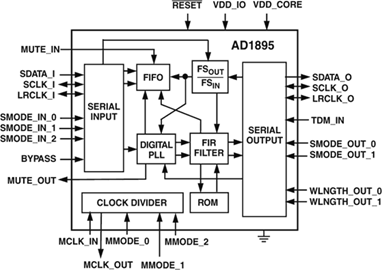

AD1895是一款24位、高性能、单芯片、第二代异步采样速率转换器。该器件借鉴ADI第一代异步采样速率转换器（AD1890至AD1893）的经验，提供改进的性能和更多特性。

性能改进包括以下方面：对于输入频率和采样速率，THD+N最小值为-115 dB；动态范围为128 dB；对于输入和输出采样速率，采样频率为192 kHz；抖动抑制性能更强；上采样比可达1:8，下采样比可达7.75:1。增加的特性包括：用于级联多个AD1895的TDM模式；更多串行格式，可以与数字信号处理器更好地接口；以及旁路模式。

应用

家庭影院
汽车音频系统
DVD
DVD-R
CD-R
机顶盒
数字音效处理器

我们的高端采样速率转换器 AD1896 具有更强大的性能和更丰富的特性，例如匹配相位模式。

请参考: " 为什么需要140 dB DNR ".

AD1895的介绍及特性: AD1895的介绍及特性AD1895是一个24位，高性能，单芯片，第二代异步采样率转换器。基于ADI公司与它的异步采样率转换器（AD1893AD1890首次向家庭经验）中，AD1895提供了改进的性能和附加功能。其他功能还包括一个TDM模式，以更好地级联接口的数字信号处理器和一个旁路模式多个AD1895，更多的串行格式。它的特性主要有
