产品详情

AD204是一款通用型、双端口、变压器耦合式隔离放大器，可广泛用于必须在无电流连接的情况下测量、处理和/或传送输入信号的各种应用。这种工业标准隔离放大器具有完整的隔离功能，可同时提供信号隔离与电源隔离，采用紧凑型塑封SIP或DIP式单封装。AD204由外部提供的时钟驱动，推荐使用时钟驱动器AD246。

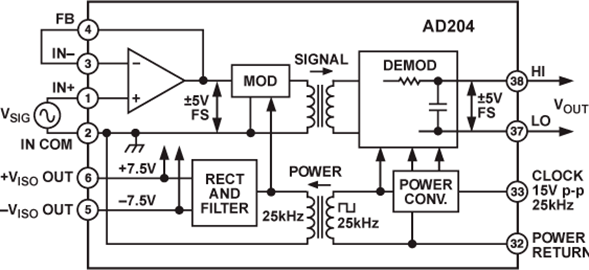

AD204利用内部变压器耦合，可在隔离放大器的输入级与输出级之间提供整体电流隔离。AD204功能完备，无需用户提供外部DC-DC转换器。因此，设计人员可以将必要的电路开销降至最低，从而降低整体设计与器件成本。

AD204设计注重提供较大的灵活性和易用性，包括在输入级提供非专用运算放大器。它提供双极性±5 V输出范围，可调增益范围为1至100 V/V，最大非线性度（K级）为±0.025%，共模抑制(CMR)为130 dB，功耗低至35 mW

应用

多通道数据采集

分流测量

电机控制

过程信号隔离

高压仪表放大器
