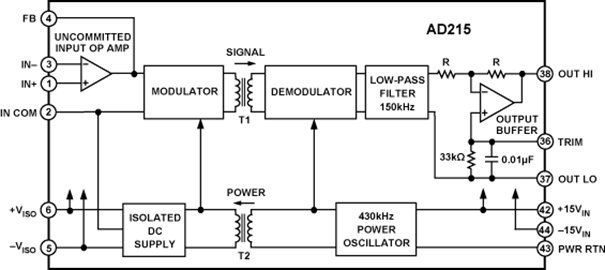

AD215是一款高速输入隔离放大器，用于隔离和放大宽带宽模拟信号。它采用创新的电路和变压器设计，不仅具有宽带动态特性，同时仍保留关键的直流特性。
AD215在器件的输入端与输出端之间提供完整的电流隔离，包括用户可用的前端隔离电源。该器件功能设计全面，采用±15 V直流电源供电，无需用户提供隔离式DC/DC转换器。因此，设计人员可以将电路开销降至低点，从而降低整体系统设计复杂度与器件成本。
AD215设计注重提供较大的灵活性和易用性，可广泛用于必须在高共模电压(CMV)条件下测量快速模拟信号的各种应用。输入/输出范围为±10 V，额定增益范围为1 V/V至10 V/V，缓冲输出具有失调调整功能，用户可用的隔离前端电源可在±10 mA电流时产生±15 V直流电压。
应用
【用 途】 隔离放大器电路【性能 参数】 采用SIP封装，电源电压范围为±15V，电流消耗为+40／-18mA，其隔离耐压CMV为1500V／ms，-3dB带宽为120kHz(满功率)，转换速率为6V／μs，设置时间为9μs，谐波失真为-80dB(1kHz)，非线性为±0.005%，最小缓冲输出范围为±10V，内置的隔
AD215构成的输入电流源求和放大器电路如下图所示，电路输出电压的计算公j如下：
AD215的输入增益调节电路如下图所示。同相输入增益调节电路的调节电阻(RP≈1kΩ)Rc≈0.02×(RG×RF)/(RG+RF)。
