AD421内置一个可选调节器，用于为自身及发射器中的其它器件供电。此调节器可提供+5 V、+3.3 V或+3 V调节输出电压。该器件还内置+1.25 V和+2.5 V精密基准电压源。因此，AD421不需要分立式调节器和基准电压源。外部元件只需若干无源元件和一个调整管，用于扩充大环路电压范围。
AD421可以结合标准HART FSK协议通信电路使用，而且额定性能不会受到影响。高速串行接口能够以10 Mbps速率工作，并允许通过一个标准三线式串行接口与常用的微处理器和微控制器简单相连。
这款DAC采用西格马-得尔塔架构，可保证16位单调性，且积分非线性为±0.01%。该器件提供4 mA零电平输出电流（失调误差为±0.1%），以及20 mA满量程输出电流（增益误差为±0.2%）。

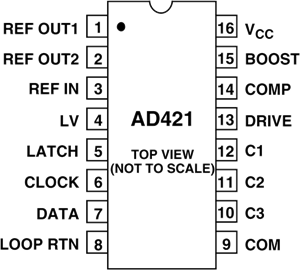

AD421提供以下两种封装：16引脚、0.3英寸宽、塑料DIP封装和16引脚、0.3英寸宽、SOIC封装。额定温度范围为-40°C至+85°C的工业温度范围。
采用5V电源时，AD421的基本接线如图所示。图中，AD421的电压调整器与外部耗尽型场效应调整管DN25D一起给AD421及其他器件供电，UCC端接2.2μF的退耦电容，以保证电压调整器的输出稳定并吸收AD421和其他器件产生的尖脉冲。当AD421的工作电压选3V时，在COM、LOOPRTN端之间应接16kΩ的电阻，以调整AD421的增益。
【用 途】 【性能 参数】
由AD421构成的基于HART协议的智能变送器框图：其应用电路：
由AD421构成的基于HART协议的智能变送器框图：其应用电路：
由AD421构成的基于HART协议的智能变送器框图：其应用电路：
由AD421构成的基于HART协议(高速可寻址远程传感器通信协议)的智能变送器框图： 其应用电路：
电路由传感器、A/D变换器、微控制器AD421和外围电路组成。A/D变换器AD7714将传感器送来的10mV模拟信号变成数字量经微控制器处理后，串行传送到AD421转换为4～20mA电流信号。
摘 要：首先叙述hart通信协议的发展和协议的层次结构，针对某现场仪表的hart协议远程通信模块的设计与实现的要求，完成了基于hart调制解调器a5191hrt和电流环数模转换器ad421的hart协议通信模块的软硬件设计
由AD421构成4～20mA智能变送器的电路如图所示。其中，微处理器可作为线性化处理和通信。该变送器的模/数转换器采用AD7714(或AD7715)型高分辨率∑-△式ADC。
由AD421构成4～20mA智能变送器的电路如图所示。其中，微处理器可作为线性化处理和通信。该变送器的模/数转换器采用AD7714(或AD7715)型高分辨率∑-△式ADC。
