AD5060

全精度3 V/5 V、16位VOUT nanoDAC 转换器、缓冲输出、采用Sot 23封装

AD5060产品信息:

概览

优势和特点

  • 提供8引脚SOT23封装
  • 16位精度、最大INL为1 LSB、内置输出缓冲
  • 上电时毛刺非常低
  • 提供三种省电功能
  • 高速串行接口,时钟速率最高达30 MHz
  • 为用户提供三种省电模式

产品详情

AD5060属于nanoDAC 系列,是一款单通道、全精度、16位、缓冲电压输出DAC,采用SOT-23封装。

AD5060在SOT-23封装中集成了16位DAC及高性能输出缓冲器,最大积分非线性误差(INL)为1 LSB,因而是开环控制或精密增益与失调等高性能应用的理想之选。该器件采用多功能三线式串行接口,能够以最高30 MHz的时钟速率工作,并与标准SPI 、QSPI 、MICROWIRE 、DSP接口标准兼容。AD5060的基准电压通过一个外部REF引脚获得,芯片上提供基准电压缓冲,可简化该器件应用。该器件内置一个上电复位电路,确保DAC输出上电至0 V/中量程(视型号而定),并保持该电平,直到对该器件执行一次有效的写操作为止。此外还具有省电特性,在省电模式下,器件在5 V时的功耗降至1 µA,并提供软件可选输出负载。省电模式通过串行接口启动,上电时毛刺非常低。该器件的总非调整误差小于1 mV。

产品特色

  1. 提供8引脚SOT23封装。
  2. 16位精度、最大INL为1 LSB,内置输出缓冲。
  3. 上电时毛刺非常低。
  4. 高速串行接口,时钟速率最高达30 MHz。
  5. 为用户提供三种省电模式。

应用

  • 过程控制
  • 数据采集系统
  • 便携式电池供电仪表
  • 数字增益和失调电压调整
  • 可编程电压源和电流源
  • 可编程衰减器

AD5060数据手册:

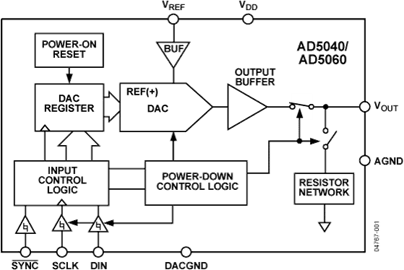

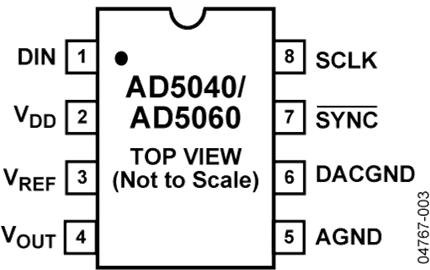

AD5060引脚功能、电路图:

AD5060

【用 途】 【性能 参数】【互换 兼容】

ADI推出业界最小封装16 bit ADC

其中该系列的两款旗舰产品—AD5060和AD5660,在提供16 bit 高分辨率的同时,片内还集成了附加单元电路,非常适合于开环和闭环控制系统、模拟I/O卡和数据采集卡等体积受限制的测试与测量设备以及工业应用
