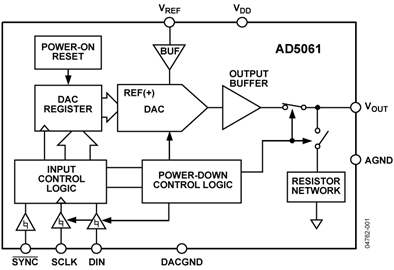

AD5061 属于ADI公司的nanoDAC 系列产品，是一款低功耗、单通道16位缓冲电压输出DAC，采用2.7V至5.5V单电源供电。相对精度规格为±4 LSB，保证工作单调性，微分非线性(DNL)规格为±1 LSB。该器件采用灵活的三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI 、QSPI 、MICROWIRE 、DSP接口标准兼容。AD5061的基准电压通过外部VREF引脚提供。片内提供基准电压缓冲。该器件内置一个上电复位电路，确保DAC输出上电至中间电平或零电平并保持该电平，直到对该器件执行一次有效的写操作为止。此外还提供关断功能，在关断模式下，器件在5 V时的功耗降至330 nA（典型值），并提供软件可选输出负载。可通过串行接口进入关断模式。该器件的总非调整误差小于3 mV。该器件上电时毛刺非常低。
产品特色

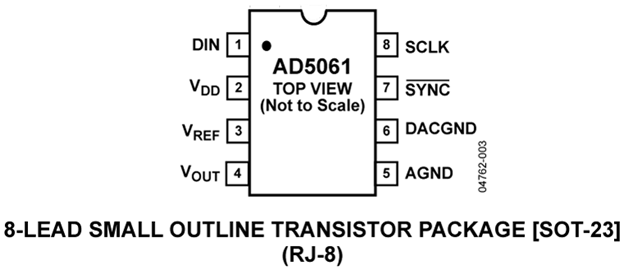

1. 采用8引脚小型SOT-23封装。
2. 16位分辨率、4 LSB INL。
3. 上电时毛刺非常低。
4. 高速串行接口，时钟速率最高达30 MHz。
5. 为用户提供三种省电模式。
6. 复位到已知输出电压（零电平或中间电平）。
应用
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器
