AD5160

256位、SPI兼容型数字电位器

AD5160产品信息:

概览

优势和特点

  • 256位
  • 端到端电阻:5 k欧姆、10 k欧姆、50 k欧姆、100 k欧姆
  • 紧凑型SOT23-8 (2.9 mm x 3 mm)封装
  • SPI兼容型接口
  • 上电预设为中间电平
  • 单电源:+2.7 V至+5.5 V
  • 低温度系数:45 ppm/°C
  • 低功耗:I(DD) = 8 μA
  • 宽工作温度范围:-40°C至+125°C
  • 提供评估板

产品详情

AD5160是一款适合256位调整应用的2.9 mm x 3 mm紧凑型封装解决方案,可实现与机械电位器或可变电阻器相同的电子调整功能,而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。

游标设置可通过SPI兼容型数字接口控制。游标与固定电阻任一端点之间的电阻值,随传输至RDAC锁存器中的数字码呈线性变化。

该器件采用2.7 V至5.5 V电源供电,功耗小于5 µA,适合电池供电的便携式应用。

AD5160数据手册:

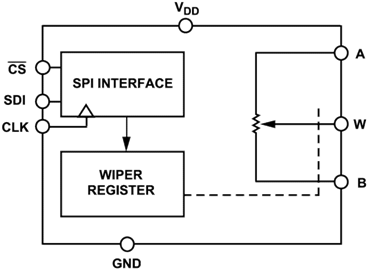

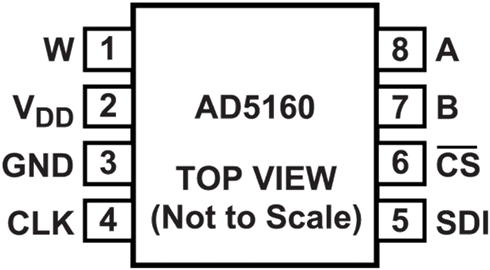

AD5160引脚功能、电路图:

AD5160

【用 途】 【性能 参数】【互换 兼容】

ADI小尺寸高分辨率的数字分压计

analog devices近日进一步升级了它的数字式分压计ad5160/61、ad5245和ad5246/47,实现了更小的体积,更高的分辨率,电子控制可变阻抗等功能。
