AD5204

4通道数字电位计

AD5204产品信息:

概览

优势和特点

  • 256位
  • 多路独立可编程通道
    AD5204—4通道
    AD5206—6通道
  • 电位计的替代产品
  • 端接电阻:10 k欧姆、50 k欧姆、100 k欧姆
  • 三线式SPI兼容型串行数据输入
  • 采用+2.7 V至+5.5 V单电源或±2.7 V双电源供电
  • 上电预设为中间电平

产品详情

AD5204是一款四通道、256位、数字控制可变电阻(VR)器件,可实现与电位计或可变电阻相同的电子调整功能。该器件的各通道均内置一个带游标触点的固定电阻,该游标触点在载入SPI兼容串行输入寄存器的数字码所确定的点位分接该固定电阻值。游标与固定电阻任一端点之间的电阻值,随传输至VR锁存器中的数字码呈线性变化。在A端子与游标或B端子与游标之间,可变电阻提供一个完全可编程电阻值。A端至B端电阻是固定值(10 k欧姆、50 k欧姆或100 k欧姆),其标称温度系数为700 ppm/°C。 每个VR均有各自的VR锁存器,用来保存其编程电阻值。这些VR锁存器由一个内部串行转并行移位寄存器更新,该移位寄存器从一个标准三线式串行输入数字接口加载数据。由11个数据位构成的数据字传输至串行输入寄存器。当CS选通返回至逻辑高电平时,前3位经解码后可确定哪个VR锁存加载了最后8位数据字。利用串行寄存器相对端的串行数据输出引脚(仅AD5204),就可以简单的菊花链形式将多个VR连接,而无需额外的外部解码逻辑。

可选复位(PR)引脚可将0x80载入VR锁存器,从而强制AD5204的所有游标处于中量程位置。

AD5204提供24引脚表面贴装SOIC、TSSOP、PDIP和32引脚、5 mm × 5 mm LFCSP四种封装。所有器件的保证工作温度范围均为-40°C至+85°C扩展工业温度范围。有关单通道、双通道和四通道器件的更多信息,请参见AD8400/AD8402/AD8403数据手册。

应用
  • 机械电位计的替代产品
  • 仪器仪表:增益、失调电压调整
  • 可编程电压至电流转换
  • 可编程滤波器、延迟、时间常数
  • 线路阻抗匹配
  • AD5204数据手册:

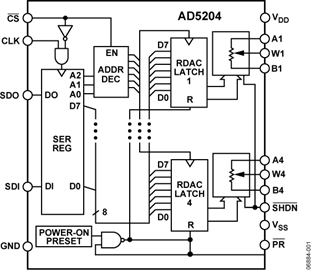

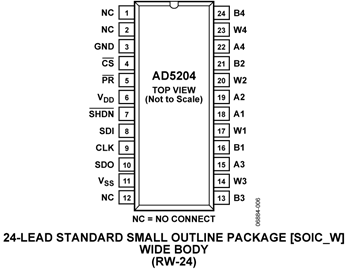

    AD5204引脚功能、电路图:

    AD5204

    【用 途】 【性能 参数】【互换 兼容】

    一种高速交流信号有效值测量方法

    作者:张霖本文以真有效值测量芯片AD736为核心,利用数控滑动变阻器AD5204设计了非常密集且分布均匀的档位,辅之以快速档位确定算法,使得AD736总是工作在响应比较快的状态,在保证精确性的同时提升了仪表的响应速度
