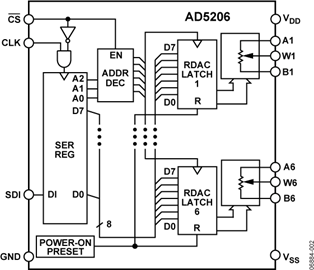

每个VR均有各自的VR锁存器 , 用来保存其编程电阻值 。 这些VR锁存器由一个内部串行至并行移位寄存器更新,该移位寄存器从一个标准三线式串行输入数字接口加载数据。由11个数据位构成的数据字读入串行输入寄存器 。 前3位经过解码 , 可确定当CS选通脉冲变回逻辑高电平时,哪一个VR锁存器需要载入该数据字的后8位。利用串行寄存器相对端的串行数据输出引脚(仅限AD5204),就可以简单地以菊花链形式连接多个VR,而无需额外的外部解码逻辑。
可选复位(PR)引脚可将0x80载入VR锁存器,从而强制AD5204的所有游标处于中量程位置。
AD5204/AD5206提供24引脚表贴SOIC、TSSOP和PDIP三种封装。AD5204还提供32引脚、5 mm × 5 mm LFCSP封装。所有器件的保证工作温度范围均为-40°C至+85°C工业温度范围。欲了解更多单通道、双通道和四通道器件,请参考AD8400/AD8402/AD8403数据手册。
应用数据手册, Rev. B, 5/09
