AD5227 数据手册-pdf中文资料-产品介绍及应用电路

AD5227产品信息：

概览

优势和特点
产品详情

优势和特点

64位数字电位器
端接电阻（端到端）：10 k欧姆、50 k欧姆、100 k欧姆
简单的升/降数字或手动可配置控制
中间电平预设
低温度系数（电位器模式）：10 ppm/°C
低温度系数（可变电阻器模式）：35 ppm/°C

超低功耗：I(DD) = 0.4 μA （典型值）/3 µA（最大值）
快速调整时间ts = 1 µs
片选(CS)支持多器件操作
低工作电压：2.7 V至5.5 V
汽车应用温度范围：-40°C至+105°C
紧凑的薄型SOT-23-8 (2.9 mm x 3 mm)无铅封装

产品详情

AD5227是ADI公司最新款64位升/降控制数字电位计(1)，可实现与5 V电位器或可变电阻相同的电子调整功能。其简单的三线式升/降接口支持手动开关或高速数字控制。AD5227在上电时预设为中间电平。启用了CS时，该器件每个时钟脉冲改变一步，而方向则由U/D引脚的状态决定（见）。任何主机控制器或分立逻辑都能轻松激活该接口，也可以采用回转式编码器或按钮手动激活该接口。AD5227提供64步进分辨率，不仅尺寸较小，而且接口简单，可以取代机械电位器和调整器，使分辨率提高6倍，并提供固态可靠性和灵活的设计布局，从而大幅降低终端用户系统的成本。

AD5227采用紧凑的薄型SOT-23-8 (TSOT-8)无铅封装，保证工作温度范围为-40°C至+105°C汽车应用温度范围。

考虑使用EEMEM电位器的用户请参考“应用”部分中的一些建议。

应用

机械电位器和调整器的替代产品

LCD 背光、对比度和亮度控制

便携式电子设备的电平调整

可编程电源

数字调整器的替代产品

自动闭环控制

(1)RWB增加则RWA减少，反之亦然。

微控制器控制模拟移相器设计电路图: 图1中的电路利用AD5227 64步递增/递减数字电位器IC3可以控制输入到输出的移相，并替换电阻值。AD5227可以取各种不同范围的电阻值。该例子中的电阻为10kΩ。通过步进6
微控制器模拟移相器电路设计图: 图中的电路利用AD5227 64步递增/递减数字电位器IC3可以控制输入到输出的移相，并替换电阻值。AD5227可以取各种不同范围的电阻值。该例子中的电阻为10kΩ。通过步进6
微控制器控制模拟移相器设计: 图1中的电路利用AD5227 64步递增/递减数字电位器IC3可以控制输入到输出的移相，并替换电阻值。AD5227可以取各种不同范围的电阻值。该例子中的电阻为10kΩ。通过步进6
微控制器控制模拟移相器设计电路: 图1中的电路利用AD5227 64步递增/递减数字电位器IC3可以控制输入到输出的移相，并替换电阻值。计算输出中心频率的公式为：FCENTER=1/（2×π×R×C）。AD5227可以取各种不同范围的电阻值。该例子中的电阻为10kΩ。通过步进64个点，7
微控制器控制模拟移相器: 图1中的电路利用AD5227 64步递增/递减数字电位器IC3可以控制输入到输出的移相，并替换电阻值。计算输出中心频率的公式为：FCENTER=1/(2×π×R×C)。AD5227可以取各种不同范围的电阻值。该例子中的电阻为10kΩ。通过步进64个点，720kHz输入正弦波可以从0度到360度循环

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

AD5227

AD5227产品信息：

概览

优势和特点

产品详情

AD5227数据手册：

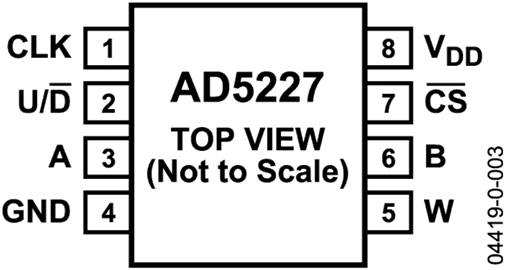

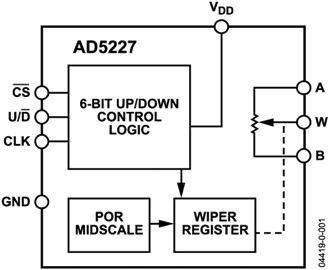

AD5227引脚功能、电路图：
