产品详情

AD5233是一款采用非易失性存储器*的四通道数字控制电位计**，提供64阶分辨率。它可实现与机械电位计相同的电子调整功能，而且具有增强的分辨率、固态可靠性和遥控能力。该器件功能丰富，可通过一个串行外设接口(SPI)进行编程，具有16种工作与调整模式，包括便笺式编程、存储器存储与恢复、递增/递减、±6 dB/步对数阶梯式调整、游标设置回读，并额外提供EEMEM用于存储用户自定义信息，如其它器件的存储器数据、查找表或系统识别信息等。

在便笺式编程模式下，可以将特定设置直接写入RDAC寄存器，以设置端子W-A与端子W-B之间的电阻。此设置可以存储在EEMEM中，并在系统上电时自动传输至RDAC寄存器。

EEMEM内容可以动态恢复，或者通过外部PR选通脉冲予以恢复；WP功能则可保护EEMEM内容。为简化编程，可以使用独立或同时递增、递减命令上下移动RDAC游标，一次一步。若要使游标设置发生对数±6 dB步进变化，可以使用位左移或位右移命令使RDAC游标设置加倍或减半。

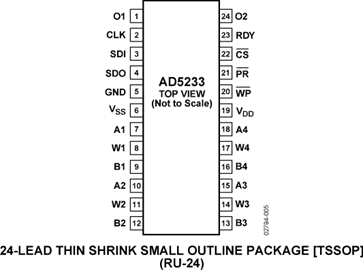

AD5233采用24引脚小型TSSOP封装，保证工作温度范围为-40°C至+85°C工业温度范围。

应用

机械电位计的替代产品

仪器仪表：增益、失调电压调整

可编程电压至电流转换

可编程滤波器、延迟、时间常数

可编程电源

传感器校准

* 非易失性存储器和EEMEM这些术语可以互换使用。
** 数字电位计和RDAC这些术语可以互换使用。

数据手册, Rev. B, 5/08
