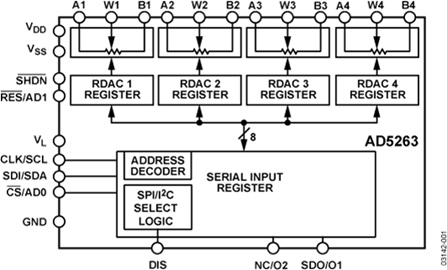

在A端与游标或B端与游标之间,AD5263的各通道均提供一个完全可编程电阻值。A至B固定端接电阻(20 k欧姆、50 k欧姆或200 k欧姆)的标称温度系数为±30 ppm/°C,通道间匹配容差为±1%。另外,该器件可采用+4.5 V至+15 V或±5 V电源供电。
系统上电时,游标位预设为中量程。上电后,VR游标位可通过三线式SPI或双线式I2C兼容型接口进行编程设置。I2C模式下,用户可以利用附加可编程逻辑输出,驱动其系统中的数字负载、逻辑门和模拟开关。
AD5263采用24引脚窄体TSSOP封装,保证工作温度范围为-40°C至+125°C汽车应用温度范围。
对于单通道或双通道应用,请参考AD5260/AD5280或AD5262/AD5282数据手册。
