AD5270 数据手册-pdf中文资料-产品介绍及应用电路

AD5270产品信息：

概览

优势和特点
产品详情

优势和特点

单通道、1024/256位分辨率
标称电阻：20 k欧姆、50 k欧姆、100 k欧姆
校准标称电阻容差：1%
多次可编程、一劳永逸的电阻设置，提供50次编程机会

温度系数（可变电阻器模式）：35 ppm/°C
2.7 V至5.5 V单电源供电
±2.5 V至±2.75 V双电源供电（交流或双极性工作模式）
欲了解更多特性，请参考数据手册

产品详情

AD5270/AD5271均为单通道、1024/256位数字控制电阻器(1)，端到端电阻容差误差小于1%，并具有50次可编程存储器。这些器件可实现与机械可变电阻器相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。

AD5270/AD5271能够提供业界领先的±1%保证低电阻容差误差，标称温度系数为35 ppm/°C。低电阻容差特性可以简化开环应用以及精密校准与容差匹配应用。

AD5270/AD5271的游标设置可通过SPI兼容型数字接口控制。将电阻值编程写入50-TP（五十次可编程）存储器之前，可进行无限次调整。这些器件不需要任何外部电压源来帮助熔断熔丝，并提供50次编程的机会。在50-TP激活期间，一个熔断熔丝指令会将游标位置固定（类似于将环氧树脂涂在机械式调整器上）。

AD5270和AD5271提供3 mm x 3 mm、薄型LFCSP和紧凑型10引脚MSOP两种封装，额定工作温度范围为-40°C至+105°C扩展工业温度范围。

(1)可编程电阻和RDAC这些术语可以互换使用。

应用

机械电位计的替代产品
仪器仪表：增益、失调电压调整
可编程电压至电流转换
可编程滤波器、延迟、时间常数
可编程电源
传感器校准

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

AD5270

AD5270产品信息：

概览

优势和特点

产品详情

AD5270数据手册：

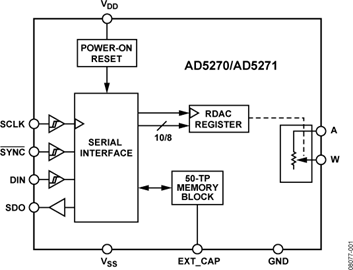

AD5270引脚功能、电路图：
