AD5291和AD5292分别是单通道256/1024位数字电位器，集业界领先的可变电阻性能与非易失性存储器(NVM)于一体，采用紧凑型封装。这些器件能够在宽电压范围内工作，支持±10.5 V至±16.5 V的双电源供电和+21 V至+33 V的单电源供电，同时确保端到端电阻容差误差小于1%，并具有20次可编程(20-TP)存储器。
业界领先的保证低电阻容差误差特性可以简化开环应用，以及精密校准与容差匹配应用。

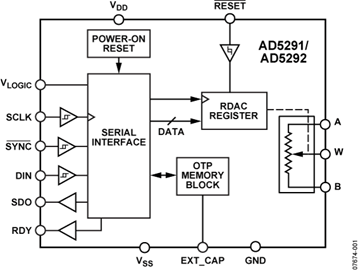

AD5291和AD5292的游标设置可通过SPI数字接口控制。将电阻值编程写入20-TP存储器之前，可进行无限次调整。这些器件不需要任何外部电压源来帮助熔断熔丝，并提供20次编程的机会。在20-TP激活期间，一个熔断熔丝指令会将游标位置固定（类似于将环氧树脂涂在机械式调整器上）。

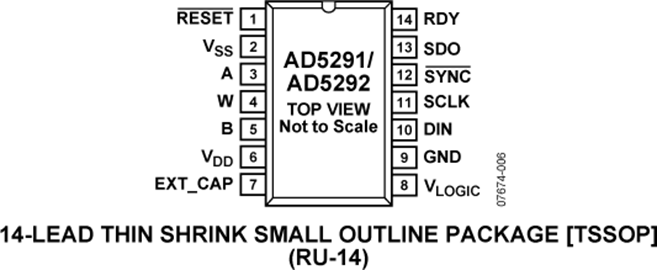

AD5291和AD5292采用紧凑型14引脚TSSOP封装。保证工作温度范围为-40°C至+105°C扩展工业温度范围。
应用
【用 途】 数字电位计【性能 参数】 采用紧凑型14引脚TSSOP封装，可在-40°C～+105°C的扩展工业温度范围内工作。AD5291是单通道、256/1024抽头数字电位计1，端到端电阻的容差小于1%，并具有20次的可编程存储空间。AD5291/2可执行与机械式电位计相同的电子调节功能，且具有增强的分辨率、固
电路功能与优势图1所示电路采用digiPOT+系列数字电位计AD5292、双通道运算放大器ADA4091-2和基准电压源ADR512，提供一种低成本、高电压、单极性DAC。AD5292可以通过SPI兼容型串行接口编程。AD5292具有±1%电阻容差，因而可以与外部分压器电阻R3和R4串联，如图2和图5所示，以构建一个在缩小的输出电压范围内提供10位分辨率的游标DAC；这可
电路功能与优势 本电路采用digiPOT+™系列数字电位计AD5292 、双通道运算放大器AD8676、单通道运算放大器AD8541、比较器ADCMP371和7408与门，可提供对数音量控制并减少毛刺执行软件关断命令可将AD5292置于关断模式，
AD5291/2是单通道、256/1024抽头数字电位计1，端到端电阻的容差小于1%，并具有20次的可编程存储空间。AD5291/2可执行与机械式电位计相同的电子调节功能，且具有增强的分辨率、固态可靠性以及出众的低温系数性能。这些器件能够在高压下工作，支持±10.5 ～ ±15V的双电源电压和+21V ～ +30V的
AD5291/AD5292具有业界最佳电阻容差的数字电位计AnalogDevices，Inc.
