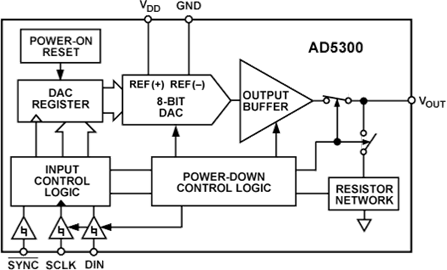

AD5300是一款单通道、8位缓冲电压输出DAC，采用2.7 V至5.5 V单电源供电，3 V时功耗为115 µA。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。AD5300采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI 、QSPI 、MICROWIRE 、DSP接口标准兼容。
产品聚焦
AD5300的基准电压从电源输入获得，因此它具有最宽的动态输出范围。该器件内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。此外还具有省电特性，在省电模式下，器件在5 V时的功耗降至200 nA，并提供软件可选输出负载。可通过串行接口进入省电模式。
在正常工作模式下，这款器件具有低功耗特性，非常适合便携式电池供电设备。5 V时功耗为0.7 mW，省电模式下则降至1 µW。
AD5300是引脚兼容系列DAC中的一员， AD5310 为10位产品， AD5320 为12位产品。AD5300/AD5310/AD5320提供6引脚SOT-23和8引脚µSOIC两种封装。
| 相关产品 | |
|---|---|
| AD5601 | 2.7 V至5.5 V、小于100 µA、8位nanoDAC 数模转换器，SPI接口，采用SC70封装 |
图5为AD5300与80C51的接口电路。80C51的TXD用于驱动AD5300的SCLK，而RXD则用于驱DIN，其SYNC由80C51的P3.3控制，在P3.3置低时，通信开始。值得注意的是：80C51串口的数据输出是低位先出，而AD5300的16位移寄存器则是高位先入，因此，在80C51向AD5300写操作前应将
【用 途】 【性能 参数】【互换 兼容】
图：基于AD5300的双极性电压输出D/A转换电路
AD5300与80C51的接口电路。80C51的TXD用于驱动AD5300的SCLK，而RXD则用于驱DIN，其SYNC由80C51的P3.3控制，在P3.3置低时，通信开始。
AD5300轨至轨翰出8位数/模转换器电路的基本特性：1) 单8位数/模转换器；;;; 2) 6引脚SOT-23封装和8引脚μSOIC封装；;;; 3) 140μA、5V微功耗操作；;;; 4) 电源中断
