AD5302产品信息：

概览

优势和特点
产品详情

优势和特点

一个封装中集成两个8位DAC
微功耗:300 µA(5 V，包括基准电流)
省电模式:200 nA (5 V)，50 nA (3 V)
通过设计保证单调性
上电复位至0 V

可选缓冲/无缓冲基准电压输入
输出电压:0-VREF
低功耗，SPI 、QSPI 、MICROWIRE 、DSP兼容三线式串行接口
采用轨到轨方式工作的输出缓冲放大器，通过LDAC引脚(低电平有效)同时更新DAC输出
温度范围:-40°C至105°C
三种关断功能

产品详情

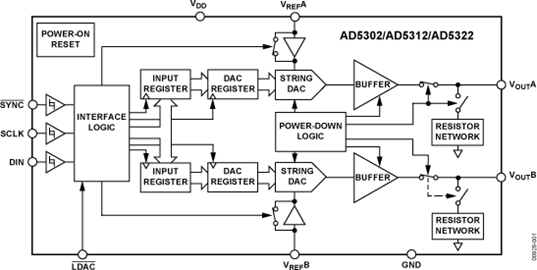

AD5302/AD5312/AD5322分别是双通道8/10/12位、缓冲电压输出DAC，提供10引脚mSOIC封装，采用+2.5 V至+5.5 V单电源供电，3 V时功耗为230 mA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/ms。AD5302/AD5312/AD5322采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI 、QSPI 、MICROWIRE 、DSP接口标准兼容。

产品特色

提供10引脚MicroSOIC封装

低功耗，采用2.5 V至5.5 V单电源供电

3 V时功耗为0.7 mW，5 V时功耗为1.5 mW

微分非线性误差(DNL)小于0.25 LSB

轨到轨输出，压摆率为0.7 V/µs

采用多功能三线式串行接口，时钟速率高达30 MHz

与 AD5312 (10位)和 AD5322 (12位)引脚兼容、软件兼容

AD5302: 【用　途】【性能参数】【互换兼容】
AD5302/AD5312/AD5322是双轨至轨电压输出8位模转换器吗?: AD5302/AD5312/AD5322双轨至轨电压输出8位/10位/12位数/模转换器电路的基本特性：1) AD5302:一个封装两个8位缓冲数/模转换器；2) AD5312:一个封装两个10位缓冲数

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

AD5302

AD5302产品信息：

概览

优势和特点

产品详情

AD5302数据手册：

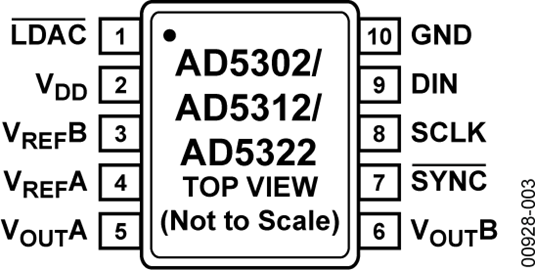

AD5302引脚功能、电路图：
