AD5305 数据手册-pdf中文资料-产品介绍及应用电路

AD5305产品信息：

概览

优势和特点
产品详情

优势和特点

Four 8-Bit DACS in 10-Lead MicroSOIC
Low Power: 600 µA @ 5 V, 500 µA @ 3 V
Power-Down to 200 nA @ 5 V, 80nA @ 3 V
Guaranteed Monotonic by Design
Power-On-Reset to Zero Volts
Three Power-Down Functions

Double-Buffered Input Logic
Output Range: O-V(REF)
2-Wire (I(2)C Compatible) Serial Interface
Data Readback Facility
Software Clear Facility
Simultaneous Update via LDAC bit (active low)

产品详情

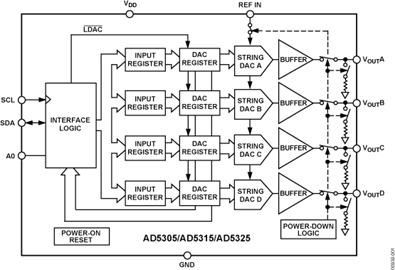

AD5305/AD5315/AD5325是4通道8/10/12位、缓冲电压输出DAC，提供10引脚microSOIC封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500 µA。这些器件内置片内输出放大器，能够实现轨到轨输出摆幅，压摆率为0.7 V/µs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。该接口在V(DD) <3.6 V时兼容SMBus。多个器件可以共用同一总线。

产品聚焦
- 提供10引脚MicroSOIC封装
- 低功耗，采用2.5 V至5.5 V单电源供电
- 3 V时功耗为1.5 mW，5 V时功耗为3 mW
- 轨到轨输出，压摆率为0.7 V/µs
- 多个器件可以共用同一总线
- 串行接口，时钟速率最高达400 kHz
- 与 AD5315 (10位)和 AD5325 (12位)引脚兼容、软件兼容

I(2)C (Inter-IC) 是飞利浦半导体公司的商标。

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

AD5305

AD5305产品信息：

概览

优势和特点

产品详情

AD5305数据手册：

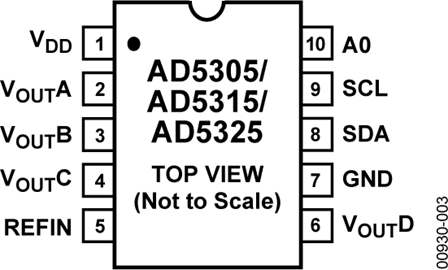

AD5305引脚功能、电路图：
