AD5311

2.5 V至5.5 V、120 μA、双线式接口、电压输出10位DAC

AD5311产品信息:

概览

优势和特点

  • 12位DAC 6引脚SOT-23、8引脚MSOP小型封装
  • 微功耗工作:120 μA (3 V)
  • 双线式(I(2)C 兼容)串行接口
  • 数据回读功能
  • 采用2.5 V至5.5 V电源供电
  • 通过设计对所有代码保证单调性
  • 省电模式:50 nA (3 V)
  • 基准电压从电源获得
  • 上电复位至0 V
  • 片内轨到轨输出缓冲放大器
  • 3种省电功能

产品详情

AD5301/AD5311/AD5321分别是单通道8/10/12位、缓冲电压输出DAC,采用2.5 V至5.5 V单电源供电,3 V时功耗为120 μA。它内置片内输出放大器,能够提供轨到轨输出摆幅,压摆率为0.7 V/μs。所用的双线式(I(2)C兼容)串行接口能够以最高400 kHz的时钟速率工作。多个器件可以共用同一总线。

这款DAC的基准电压从电源输入获得,因此它具有最宽的动态输出范围。上述器件均内置一个上电复位电路,确保DAC输出上电至0 V并保持该电平,直到执行一次有效的写操作为止。此外还具有省电特性,在省电模式下,器件在3 V时的功耗降至50 nA,并提供软件可选输出负载。

在正常工作模式下,这些DAC具有低功耗特性,非常适合便携式电池供电设备。5 V时功耗为0.75 mW,3 V时功耗为0.36 mW,所有省电模式下则降至1 µW。

应用

  • 便携式电池供电仪表
  • 数字增益和失调电压调整
  • 可编程电压源和电流源
  • 可编程衰减器
  • AD5311数据手册:

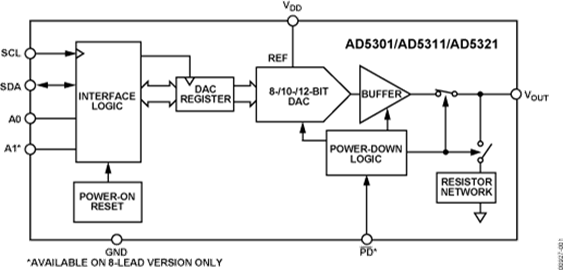

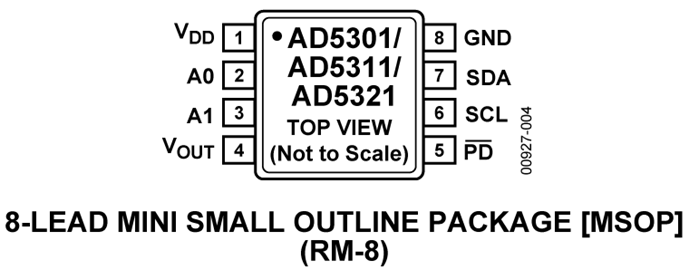

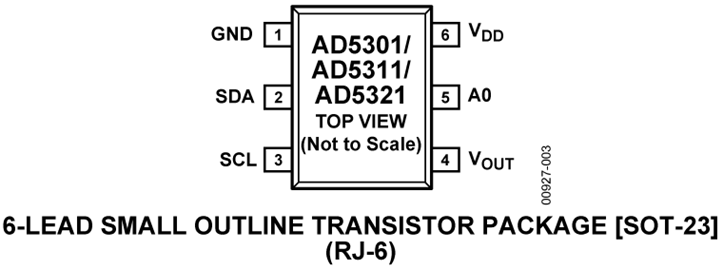

    AD5311引脚功能、电路图:

    AD5311
