优势和特点
- 低漂移2.5 V基准电压源：2 ppm/°C（典型值）
- 小型封装：3 mm × 3 mm、16引脚LFCSP封装
- 总非调整误差(TUE) ：±0.1% FSR（最大值）
- 失调误差：±1.5 mV（最大值）
- 增益误差：±0.1% FSR（最大值）
- 高驱动能力：20 mA，0.5 V（供电轨）
- 用户可选增益：1或2（GAIN引脚）
- 复位到零电平或中间电平（RSTSEL引脚）
- 1.8 V逻辑兼容性
- 带回读或菊花链的50 MHz SPI
- 低毛刺：0.5 nV-sec）
- 低功耗：3.3 mW (3 V)
- 电源电压：2.7 V至5.5 V
- 温度范围：-40°C至+105°C
产品详情

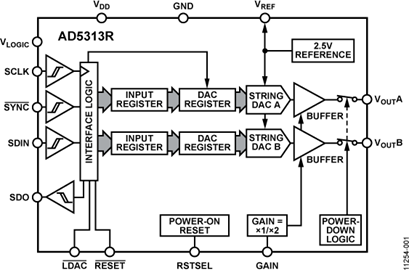

AD5313R属于nanoDAC 系列，是一款低功耗、双通道、10位缓冲电压输出数模转换器(DAC)。该器件内置2.5 V、2 ppm/°C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的偏置误差性能。提供3 mm X 3 mm LFCSP和TSSOP封装。
AD5313R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。该器件具有各通道独立关断特性，在关断模式下，器件在3 V时的功耗降至4 μA。
AD5313R采用多功能串行外设接口(SPI)，时钟速率最高达50 MHz，并包含一个为1.8 V/3 V/5 V逻辑电平准备的V(LOGIC)引脚。
产品聚焦- 精确直流性能。
总非调整误差：±0.1% FSR（最大值）
失调误差：±1.5 mV（最大值）
增益误差：±0.1% FSR（最大值） - 低漂移2.5 V片内基准电压源。
温度系数：2 ppm/°C（典型值）
温度系数：5 ppm/°C（最大值） - 两种封装选择。
3 mm × 3 mm、16引脚LFCSP封装

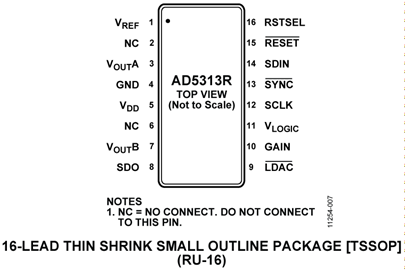

16引脚TSSOP封装
应用- 光收发器
- 基站功率放大器
- 过程控制（PLC I/O卡）
- 工业自动化
- 数据采集系统
