产品详情

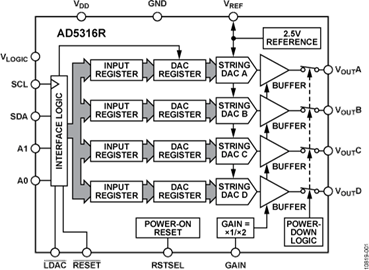

AD5316R属于nanoDAC 系列，是一款低功耗、四通道、10位缓冲电压输出DAC。该器件内置2.5 V、2 ppm/°C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm×3 mm引脚架构芯片级封装(LFCSP)和超薄紧缩小型封装(TSSOP)。

AD5316R还内置一个上电复位电路和一个RSTSEL引脚。RSTSEL引脚确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。该器件具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4μA。

AD5316R采用多功能双线式串行接口，时钟速率最高达400 kHz，包含一个为1.8 V/3 V/5 V逻辑电平准备的V(LOGIC)引脚。

1. 精确直流性能。
   总非调整误差(TUE)：±0.1% FSR（最大值）
   偏置误差：±1.5 mV（最大值）
   增益误差：±0.1% FSR（最大值）
2. 低漂移2.5 V片内基准电压源。
   温度系数：2 ppm/°C（典型值）
   温度系数：5 ppm/°C（最大值）
3. 两种封装选择。

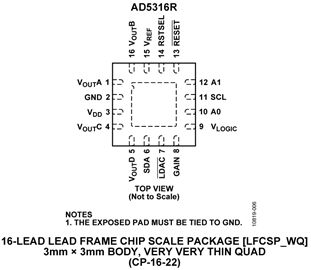

   3 mm×3 mm、16引脚LFCSP

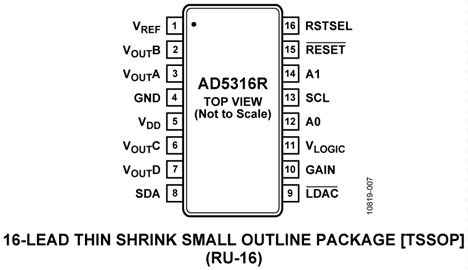

   16引脚TSSOP封装

应用

• 数字增益和失调调整
• 可编程衰减器
• 工业自动化
• 数据采集系统
