AD5317 数据手册-pdf中文资料-产品介绍及应用电路

AD5317产品信息：

概览

优势和特点
产品详情

优势和特点

4个10位DAC，采用16引脚TSSOP封装
低功耗：500 µA (5 V)，400 µA (3 V)
关断模式的功耗：300 nA (5 V)，90 nA (3 V)
通过设计保证单调性
上电复位至0 V
双缓冲输入逻辑

输出范围：0 V至V(REF) 或0 V至2V(REF)
低功耗，SPI 、QSPI 、MICROWIRE 、DSP兼容三线式串行接口
通过LDAC引脚(低电平有效)同时更新DAC输出
通过CLR引脚(低电平有效)提供异步清零设置
SDO菊花链选项
每对DAC均可选择缓冲/无缓冲基准电压输入

产品详情

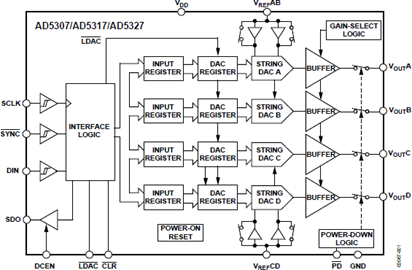

AD5307/AD5317/AD5327分别是四通道8/10/12位、缓冲电压输出DAC，提供16引脚TSSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为400 µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/µs。AD5307/AD5317/AD5327采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

产品特色

提供16引脚TSSOP封装

低功耗，采用2.5 V至5.5 V单电源供电

3 V时功耗为1.2 mW，5 V时功耗为2.5 mW

轨到轨输出，压摆率为0.7 V/µs

三线式串行接口，时钟速率最高达30 MHz

与 AD5307 (8位)和 AD5327 (12位)引脚兼容、软件兼容

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

AD5317

AD5317产品信息：

概览

优势和特点

产品详情

AD5317数据手册：

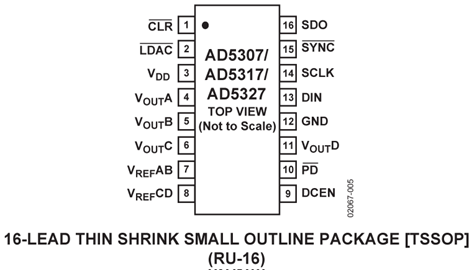

AD5317引脚功能、电路图：
