产品详情

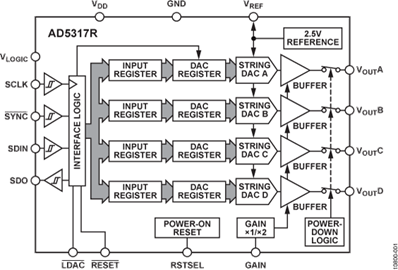

内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。

AD5317R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。

AD5317R采用多功能SPI接口，时钟速率最高达50 MHz，包含一个为1.8 V/3 V/5 V逻辑电平准备的V(LOGIC)引脚。

• 出色的直流性能总非调整误差：±0.1% FSR（最大值）
• 低漂移片内基准电压源：2.5V；典型温度系数为2 ppm/°C

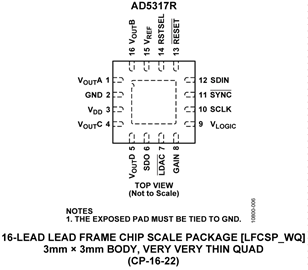

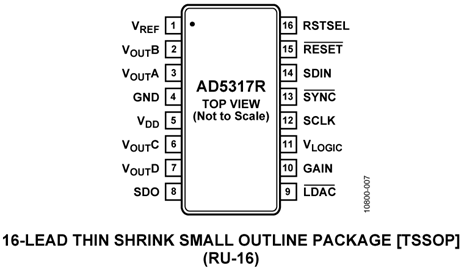

• 两种封装选项：3 mm × 3 mm 16引脚LFCSP或16引脚TSSOP

• 数字增益和失调电压调整
• 可编程衰减器
• 工业自动化
• 数据采集系统
