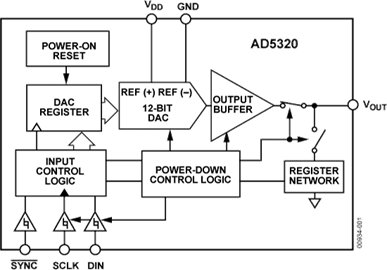

AD5320是一款单通道、12位缓冲电压输出DAC，采用+2.7 V至+5.5 V单电源供电，3 V时功耗为115 µA。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。AD5320采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI 、QSPI 、MICROWIRE 、DSP接口标准兼容。
产品特色
【用 途】 12位DA转换器【性能 参数】 AD5320是单片12位电压输出D/A转换器，单电源工作，电压范围为+2.7V～5.5V。片内高精度输出放大器提供满电源幅度输出，AD5320利用一个3线串行接口，时钟频率可高达30MHz，能与标准的SPI、QSPI、MICROWIRE和DSP接口标准兼容。AD5
【用 途】 12位DA转换器【性能 参数】 AD5320是单片12位电压输出D/A转换器，单电源工作，电压范围为+2.7V～5.5V。片内高精度输出放大器提供满电源幅度输出，AD5320利用一个3线串行接口，时钟频率可高达30MHz，能与标准的SPI、QSPI、MICROWIRE和DSP接口标准兼
图5为AD5300与80C51的接口电路。80C51的TXD用于驱动AD5300的SCLK，而RXD则用于驱DIN，其SYNC由80C51的P3.3控制，在P3.3置低时，通信开始。由于80C51的串口一次仅能传送8位数据，因此，在一次传送完成后（高8位数据），应接着第二次传送（低8位数据），在此期间，P3.3（SYNC）应一直保持为低，直到通信结束。值得注意的是：80C51串口的数据输出是低位先出，而AD5300的16位移寄存器则是高位先入，因此，在80C51向AD5300写操作前应将
AD5300与80C51的接口电路。80C51的TXD用于驱动AD5300的SCLK，而RXD则用于驱DIN，其SYNC由80C51的P3.3控制，在P3.3置低时，通信开始。由于80C51的串口一次仅能传送8位数据，因此，在一次传送完成后（高8位数据），应接着第二次传送（低8位数据），在此期间，P3.3（SYNC）应一直保持为低，直到通信结束。值得注意的是：80C51串口的数据输出是低位先出，而
