产品详情

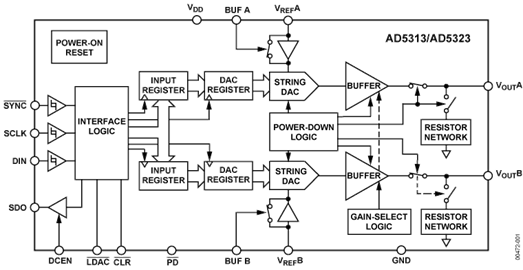

AD5303/AD5313/AD5323分别是双通道8/10/12位、缓冲电压输出DAC，提供16引脚TSSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为230 μA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/μs。AD5303/AD5313/AD5323采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI 、MICROWIRE 、DSP接口标准兼容。

两个DAC的基准电压从两个基准电压引脚获得（一个引脚对应一个DAC）。这些基准电压输入可以配置为缓冲输入或无缓冲输入。上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。另外还存在一个异步低电平有效CLR引脚，它能将两个DAC清零至0 V。利用异步LDAC输入则可以同时更新两个DAC的输出。此外还具有省电特性，在省电模式下，器件在5 V时的功耗降至200 nA（3 V时为50 nA），并提供软件可选输出负载。这些器件还可以通过SDO引脚用在菊花链应用中。

在正常工作模式下，这些器件具有低功耗特性，适合便携式电池供电设备。5 V时功耗为1.5 mW，3 V时功耗为0.7 mW，省电模式下则降至1 µW。
