AD5325 数据手册-pdf中文资料-产品介绍及应用电路

AD5325产品信息：

概览

优势和特点
产品详情

优势和特点

4个12位DAC，采用10引脚MicroSOIC封装
低功耗：600 µA （5 V），500 µA （3 V）
关断模式的功耗：200 nA（5 V），80 nA（3 V）
通过设计保证单调性
上电复位至0 V
三种关断功能

双缓冲输入逻辑
输出范围：0 V至V(REF)
双线式（I(2)C 兼容）串行接口
数据回读设置；软件清零设置
通过LDAC引脚（低电平有效）同时更新DAC输出
温度范围：-40 °C至105 °C

产品详情

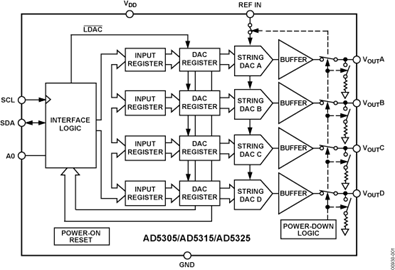

AD5305/AD5315/AD5325分别是四通道8/10/12位、缓冲电压输出DAC，提供10引脚microSOIC封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/µs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。当V(DD) <3.6 V时，此接口为SMBus兼容。多个器件可以共用同一总线。

产品特色

提供10引脚MicroSOIC封装

低功耗，采用2.5 V至5.5 V单电源供电

3 V时功耗为1.5 mW，5 V时功耗为3 mW

轨到轨输出，压摆率为0.7 V/µs

多个器件可以共用同一总线

基准电压从电源获得

串行接口，时钟速率最高达400 kHz

与 AD5305 （8位）和 AD5315 （10位）引脚兼容、软件兼容

I(2)C (Inter-IC)是飞利浦半导体公司的商标。

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

AD5325

AD5325产品信息：

概览

优势和特点

产品详情

AD5325数据手册：

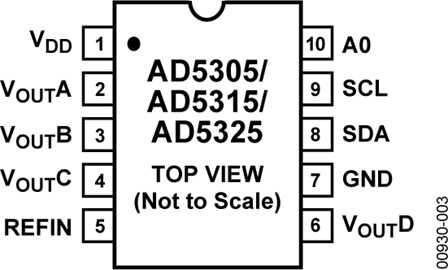

AD5325引脚功能、电路图：
