优势和特点
- 低漂移2.5 V基准电压源：

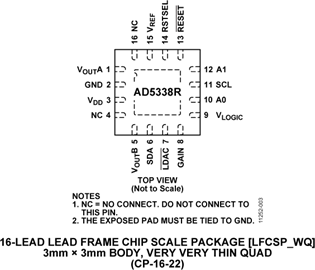

2 ppm/°C（典型值） - 小型封装：3 mm × 3 mm、16引脚LFCSP
- 总不可调整误差(TUE)：±0.1% FSR（最大值）
- 失调误差：±1.5 mV（最大值）
- 增益误差：±0.1% FSR（最大值）
- 高驱动能力：
20 mA，0.5 V（供电轨）
- 用户可选增益：1或2（GAIN引脚）
- 复位到零电平或中间电平（RSTSEL引脚）
- 1.8 V逻辑兼容
- 低毛刺：0.5 nV-s
- 400 kHz I(2)C兼容型串行接口
- 欲了解更多特性，请参考数据手册
产品详情

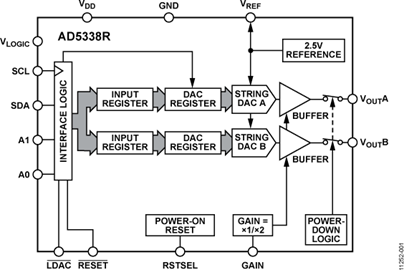

AD5338R属于 nano DAC 系列，是一款低功耗、双通道、10位缓冲电压输出DAC。该器件内置2.5 V、2 ppm/°C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。
AD5338R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平并保持该电平，直到执行一次有效的写操作为止。此外器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。
AD5338R采用多功能双线式串行接口，时钟速率最高达400 kHz，包含一个为1.8 V/3 V/5 V逻辑电平准备的V(LOGIC)引脚。
产品特色- 出色的直流性能：
总不可调整误差：±0.1% FSR（最大值） - 低漂移片内基准电压源：
2.5V；典型温度系数为2 ppm/°C - 两种封装选择：
3 mm × 3 mm、16引脚LFCSP或16引脚TSSOP
应用- 光收发器
- 基站功率放大器
- 过程控制（PLC I/O卡）
- 工业自动化
- 数据采集系统
