产品详情

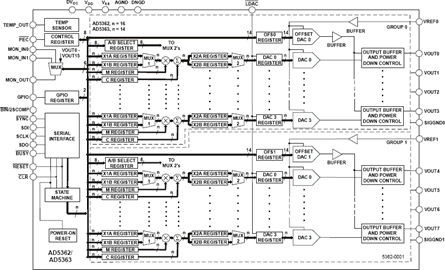

AD5362/AD5363在单个56引脚LFCSP或52引脚LQFP封装中集成了8个16/14位DAC。它提供的缓冲电压输出范围为基准电压的四倍。各DAC的增益和失调可以独立进行调整，以消除误差。该器件分成两组，每组4个DAC，具有更高的灵活性，且每组的输出范围可单独通过一个偏移DAC调节。

AD5362/AD5363可在VV(SS)从-4.5 V 到-16.5 V以及V(DD)从+8 V 到+16.5 V的宽电源范围内保证工作。负载电流为1 mA时，输出放大器的裕量要求为1.4 V。

AD5362/AD5363具有与SPI 、QSPI 、MICROWIRE 和DSP接口标准兼容的高速串行接口，能够处理高达50 MHz的时钟速度。通过将LDAC输入拉低，所有输出可以同时更新。每个通道都具有可编程增益和失调调整寄存器。

各DAC输出均根据外部SIGGND输入进行片内放大和缓冲。也可以通过CLR引脚切换至SIGGND。

应用

• 仪器仪表
• 工业控制系统
• 自动测试设备（ATE）的电平设置
• 可变光学衰减器（VOA）
• 光学线卡

数据手册，Rev. A，3/08
