产品详情

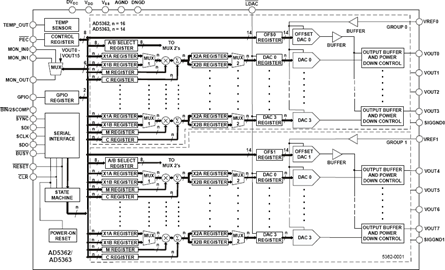

AD5362/AD5363在一个56引脚LFCSP封装或52引脚LQFP封装中集成了八通道的16/14-bit DAC。它提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整，以去除误差。更灵活的是，器件被分为2组，每组4个DAC，每组的输出范围能够由一个失调DAC进行独立调整。

AD5362/AD5363提供V(SS)从-4.5 V 到-16.5 V、V(DD)从+8 V 到+16.5 V宽电压范围内的可靠工作。负载电流为1mA时，输出放大器的裕量需求为1.4 V。

AD5362/AD5363具有与SPI 、QSPI 、MICROWIRE 和DSP接口标准兼容的高速串行接口，能够处理高达50 MHz的时钟速率。通过将LDAC输入引脚拉低，所有的输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器。

每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。

应用

• 仪器仪表
• 工业控制系统
• 自动测试设备（ATE）的电平设置
• 可变光学衰减器（VOA）
• 光学线卡

Data Sheet, Rev. A, 3/08
