AD536A是一款完整的单芯片集成电路，可执行真均方根直流转换，其性能与成本更高的混合或模块式单元相当或更佳。AD536A可直接计算包含交流和直流成分的任何复杂输入波形的真均方根值。它提供波峰因素补偿方案，波峰因素最高达7时测量误差为1%。宽带宽使测量能力扩展到300 kHz，信号电平高于100 mV时误差小于3 dB。
AD536A的一个重要特性是辅助dB输出引脚，这是以前的均方根转换器所不具备的。均方根输出信号的对数通过一个单独引脚输出，支持dB转换，可用动态范围为60 dB。利用外部供电的基准电压电路，可以方便地将0 dB电平设为对应于0.1 V至2 V 均方根值范围内的任何输入电平。
AD536A经过激光调整，输入和输出失调电压极小，正负波形对称性（直流翻转误差）得以优化，并在7 V均方根值时提供满量程精度。因此，无需执行任何外部调整便可实现额定精度。
输入和输出引脚均受到充分保护。输入电路可以承受远高于电源电平的过载电压。当输入端与外部电路相连时，电源电压丧失不会导致该器件失效。输出具有短路保护功能。

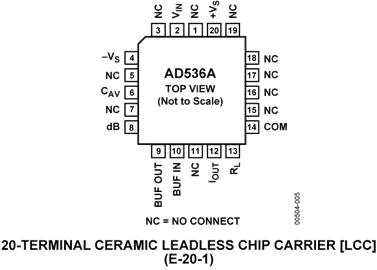

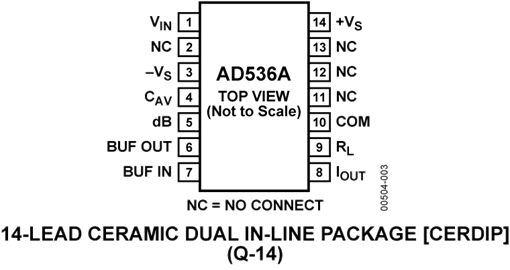

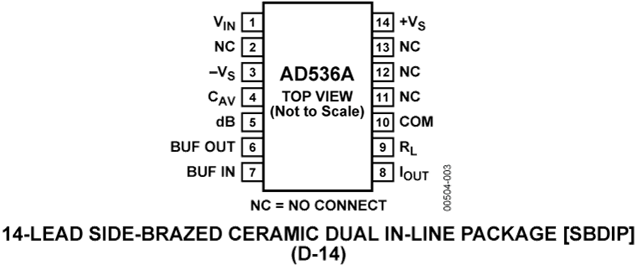

AD536A在商用温度范围（0°C至+70°C）内提供两种精度等级（J和K）产品，在扩展温度范围（-55°C至+125°C）内提供一种等级(S)产品。AD536AK的最大总误差为±2 mV ±读数的0.2%，AD536AJ和AD536AS的最大误差则为±5 mV ±读数的0.5%。三种等级均提供密封14引脚DIP和10引脚TO-100金属接头两种封装。AD536AS还提供20引脚无铅密封陶瓷片式载体封装。
AD536A计算复杂交流（或交流加直流）输入信号的真均方根电平，并提供等效直流输出电平。波形的真均方根值与信号功率直接相关，因此比平均整流值更有用。统计信号的均方根值也与其标准差相关。
为使测量达到最高额定精度，需要一个外部电容。此电容的值决定低频交流精度、纹波幅度和建立时间。
无论采用分离电源还是单电源，AD536A均能发挥出色的性能；总电源电平为5 V至36 V。该器件的静态电源电流为1 mA，非常适合各种远程控制器和电池供电仪表。
数据手册, Rev D, 08/2008
