AD5370产品信息：

概览

优势和特点
产品详情

优势和特点

40通道DAC，采用64引脚LFCSP和64引脚LQFP封装
保证16位单调性
最大输出电压范围：4 × V(REF) (20 V)
标称输出电压范围：-4 V至+8 V
提供多个独立的输出范围
允许用户可编程失调和增益的系统校准功能
通道分组和寻址特性

热关断功能
DSP/微控制器兼容串行接口
SPI串行接口
2.5 V至5.5 V数字接口
数字复位 (RESET)
清零至用户定义SIGGNDx的清零功能
DAC输出同步更新

产品详情

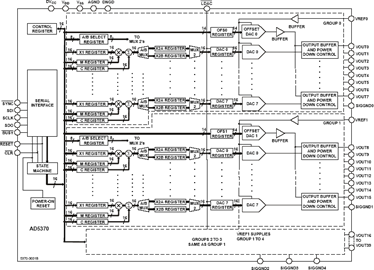

AD5370*是一款40通道的16-bit DAC，采用64引脚LFCSP封装和64引脚LQFP。器件提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整，以去除误差。更灵活的是，器件被分为5组，每组8个DAC。3个失调DAC用于调整每组的输出范围。第0组通过失调DAC 0进行调整，第1组通过失调DAC 1进行调整，第2组到第4组通过失调DAC 2进行调整。

AD5370提供V(SS)从-16.5 V 到-4.5 V、V(DD)从9 V 到16.5 V宽电压范围内的可靠工作。负载电流为1mA时，输出放大器的裕量需求为1.4 V。

AD5370具有与SPI、QSPI 、MICROWIRE 和DSP接口标准兼容的高速串行接口，能够处理高达50 MHz的时钟速率。它还具有100 MHz的低压差分信号（LVDS）串行接口。

DAC寄存器在接收新数据时更新。通过将LDAC输入引脚拉低，的输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器，允许去除增益和失调误差。

每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。

应用

自动测试设备（ATE）的电平设置

可变光学衰减器（VOA）

光学开关

工业控制系统

仪器仪表

*Protected by U.S. Patent No. 5,969,657; other patents pending.

Data Sheet, Rev. B, 3/08

利用16位DAC提供具有可编程的40通道输出: 它利用AD5370 提供40个DAC通道，具有16位分辨率。AD5370经过配置，8个通道具有±10 V的输出范围，另外24个通道具有−4 V至+8 V的输出范围。AD5370是业界唯一一款提供上述工业信号电平输出和灵活的多种输出范围的40通道、16位分辨率DAC。它与XFET®系列低噪声
AD5370 的40通道输出电路设计: 　　图是利用AD5370 DAC提供具有可编程输出电压范围的40通道输出（原理示意图，未显示去耦和所有连接）　　AD5370是一款40通道、16位DAC,提供64引脚LFCSP和64引脚LQFP两种封装如图所示为AD5370的典型配置，它使用两个
利用16位电压输出DAC AD5370提供具有可编程工业电平输出范围的40通道输出: 它利用AD5370 提供40个DAC通道，具有16位分辨率。AD5370经过配置，8个通道具有±10 V的输出范围，另外24个通道具有−4 V至+8 V的输出范围。AD5370是业界唯一一款提供上述工业信号电平输出和灵活的多种输出范围的40通道、16位分辨率DAC。它与XFET®系列低噪声精密基
