产品详情

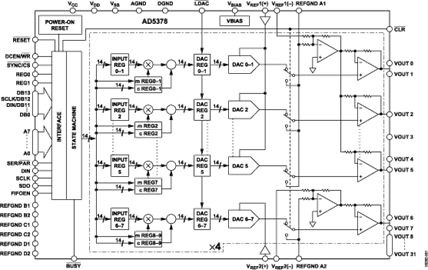

AD5378在单个CSPBGA封装中集成了32个14位DAC。AD5378提供双极性输出范围，该范围由V(REF)(+)和V(REF)(-)输入施加的电压决定。最大输出电压范围为17.5 V，相应的双极性输出范围为-8.75 V至+8.75 V，可通过V(REF)(-) = -3.5 V和V(REF)(+) = +5 V的基准电压实现。

AD5378可在±11.4 V至±16.5 V的宽V(SS)/V(DD)电源范围内保证工作。负载电流为1.5 mA和0.5 mA时，输出放大器的裕量要求分别为2.5 V和2 V。

AD5378包含一个双缓冲并行接口，在WR,CS以及DAC通道地址引脚A0至A7的控制下，14个数据位可载入其中一个输入寄存器中。它还具有与SPI 、QSPI (、MICROWIRE 和DSP接口标准兼容的3线式串行接口，能够处理高达50 MHz的时钟速度。)

当DAC寄存器接收到新数据时，DAC输出会相应更新。通过将LDAC输入拉低，所有输出可以同时更新。每个通道都具有可编程增益和失调调整寄存器。

各DAC输出均根据外部REFGND输入进行片内放大和缓冲。也可以通过CLR引脚将DAC输出切换至REFGND。表1和表2显示了高通道数双极性和单极性电压输出DAC的产品组合。

应用

• 自动测试设备(ATE)的电平设置
• 可变光衰减器(VOA)
• 光学开关
• 工业控制系统
