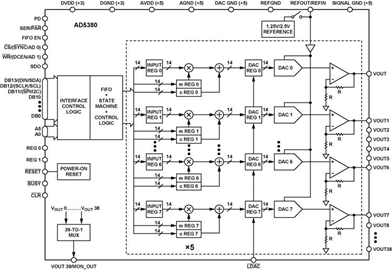

AD5380是一款完整的单电源、40通道、14位DAC，提供100引脚LQFP封装。所有40个通道均具有一个以轨到轨方式工作的片内输出放大器。该器件内置一个可编程的1.25 V/2.5 V、10 ppm/°C基准电压源；片内通道监控功能可将模拟输出多路复用至一个共用MON_OUT引脚，以便进行外部监控；输出放大器升压模式则可以优化放大器压摆率。AD5380含有一个WR脉冲宽度为20 ns的双缓冲并行接口、一个接口速度超过30 MHz的SPI/QSPI/MICROWIRE/DSP兼容型串行接口和一个支持400 kHz数据传输速率的 I(2)C兼容型接口。
输入寄存器与后置的DAC寄存器可提供双缓冲，使DAC输出既能独立更新，也能利用LDAC输入同时更新。
各通道均具有可编程增益与失调调整寄存器，用户可以对任何DAC通道进行全面校准。禁用升压模式时，每个通道的典型功耗为0.25 mA。
应用
电路描述 图1显示采用外部基准电压源的AD5380-5典型配置。在所示电路中，所有AGND、SIGNAL_GND和DAC_GND引脚均连在一起，并与一个公共AGND引脚相连。在AD5380器件上，AGND与DGND连在一起。上电时，AD
电路功能与优势 在多通道电路描述 图1所示电路采用AD5380 40通道、14位DAC，该器件内置多路复用器，可以将所有40个输出通道独立路由至单输出(MON_OUT)引脚。AD5380是一款完整的单电源、40通道、14位DAC。所有40个通道均具有一个以轨到轨方式工作的片内输
AD5380 是一款完整的40通道、14位DAC,采用单电源供电。所有40个通道均具有一个轨到轨片内输出放大器。AD5380内置通道监控功 能，该功能由一个通过串行接口寻址的多路复用器实现，任意通道输出均可路由至监控输出（MON_OUT）引脚，
电路功能与优势在多通道DAC系统中，能够通过单点监控所有的输出，这对于排除故障和诊断分析非常有利。本文所述电路利用一个单通道SAR型ADC实现多通道DAC的输出通道监控。图1：典型通道监控电路 电路描述图1所示电路利用40通道、14位DACAD5380的内部多路复用器，使所有40个输出通道均能分别路由至单一输出（MON_OUT）引脚，然后通过一个外部ADC （AD7476）进行监控。与单
