AD5381产品信息：

概览

优势和特点
产品详情

优势和特点

保证单调性
积分非线性(INL)误差：最大值±1 LSB
1.25 V/2.5 V片内基准电压源
温度系数：10 ppm/°C
温度范围：-40℃至+85℃
轨到轨输出放大器
关断
封装类型：100引脚LQFP封装(14 mm × 14 mm)
用户接口：并行
串行（SPI /QSPI /MICROWIRE /DSP兼容型接口，提供数据回读）
I(2)C 兼容
鲁棒的HBM（额定值为6.5 kV）和FICDM ESD（额定值为2 kV）性能

INTEGRATED FUNCTIONS

通道监控
通过LDAC同时更新输出
清零至用户可编程代码功能
放大器升压模式可优化压摆率
用户可编程的失调和增益调整
Toggle模式支持方波生成
热监控

产品详情

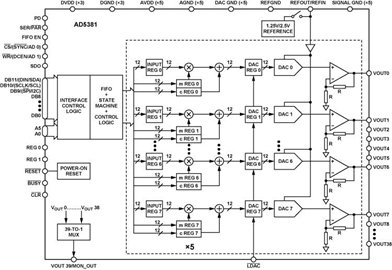

AD5381是一款完整的单电源、40通道、12位DAC，提供100引脚LQFP封装。所有40个通道均具有一个以轨到轨方式工作的片内输出放大器。该器件内置一个可编程的1.25 V/2.5 V、10 ppm/°C基准电压源。片内通道监控功能可将模拟输出多路复用至一个共用MON_OUT引脚，以便进行外部监控，输出放大器升压模式则可以优化放大器压摆率。AD5381含有一个WR脉宽为20 ns 的双缓冲并行接口、一个接口速度超过30 MHz的SPI/QSPI/MICROWIRE/DSP兼容型串行接口和一个支持400 kHz数据传输速率的 I(2)C兼容型接口。

输入寄存器后置DAC寄存器就可提供双缓冲，使各DAC输出既能独立更新，也能利用LDAC输入同时更新。

各通道均具有可编程增益与失调调整寄存器，用户可以对任何DAC通道进行全面校准。禁用升压模式时，该器件每个通道的典型功耗为0.25 mA。

应用

可变光衰减器(VOA)
电平设置(ATE)
光微机电系统(MEMS)
控制系统
仪器仪表
