AD5390

16通道、3 V/5 V串行输入、单电源、14位电压输出

AD5390产品信息:

概览

优势和特点

  • AD5390: 16通道、14位电压输出DAC
  • AD5391: 16通道、12位电压输出DAC
  • AD5392: 8通道、14位电压输出DAC
  • 保证单调
  • INL
    ±1 LSB 最大值 (AD5391)
    ±3 LSB 最大值 (AD5390-5/AD5392-5)
    ±4 LSB 最大值 (AD5390-3/AD5392-3)
  • 片上1.25/2.5 V、10 ppm/°C参考基准
  • 温度范围:-40°C至+85°C
  • 轨到轨输出放大器
  • 关断模式
  • 封装类型
    64引脚LFCSP(9 mm × 9 mm)
    52引脚LQFP(10 mm × 10 mm)
  • 用户接口
  • 欲了解更多特性,请参考数据手册

产品详情

AD5390/AD5391分别是14位和12位的单电源供电、16通道DAC。AD5392是一款单电源供电的8通道14位DAC。这些产品采用64引脚LFCSP封装或52引脚LQFP封装。所有通道配有一个片上带轨到轨输出的放大器。所有器件均内置1.25/2.5 V、10 ppm/°C参考基准和片上通道监测功能(将模拟输出多路复用到一个公共的MON_OUT引脚以实现外部监测),并采用输出放大器升压模式,可实现较优的输出放大器压摆率。

AD5390/AD5391/AD5392包含一个接口速度超过30 MHz的3线串行接口,符合SPI 、QSPI 、MICROWIRE 和DSP接口标准,以及一个支持400 kHz数据传输速率的I2C接口。

输入寄存器与后置的DAC寄存器可提供双缓冲,使DAC输出既能独立更新,也能利用LDAC输入同时更新。各通道均具有可编程增益与失调调整寄存器,用户可以对任何DAC通道进行全面校准。

每通道的功耗典型值为0.25 mA。

应用
- 仪器仪表和工业控制
- 功率放大器控制
- 电平设置(ATE)
- 控制系统
- 微机电系统(MEM)
- 可变光衰减器(VOA)
- 光收发器(MSA 300, XFP)

AD5390数据手册:

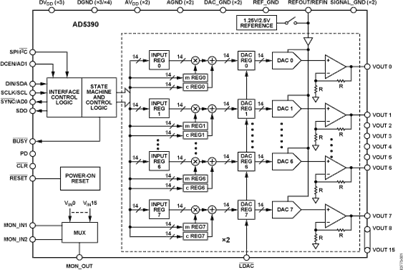

AD5390引脚功能、电路图:
