产品详情

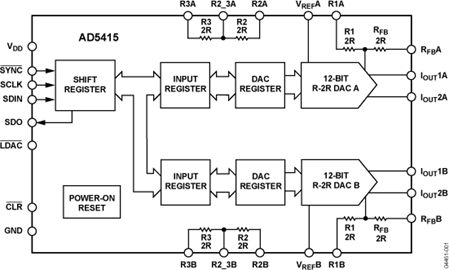

AD5415是一款CMOS1、12位、双通道、电流输出数模转换器(DAC)。 这款器件采用2.5 V至5.5 V电源供电，因此适合电池供电应用及其它应用。

该器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽达10 MHz。

满量程输出电流由所施加的外部基准输入电压(VREF)决定。 与外部电流至电压精密放大器配合使用时，集成的反馈电阻(RFB)可提供温度跟踪和满量程电压输出。 此外，该器件内置双极性操作及其它配置模式所需的四象限电阻。

该DAC采用双缓冲三线式串行接口，并且与SPI 、QSPI 、MICROWIRE 及大多数DSP接口标准兼容。 采用多个封装时，还可以通过串行数据输出(SDO)引脚，将这些DAC以菊花链形式相连。 利用数据回读功能，用户可以通过SDO引脚读取DAC寄存器的内容。 上电时，内部移位寄存器和锁存以0填充，DAC输出处于零电平。

提供EVAL-AD5415/AD5449SDZ评估板来评估DAC性能。 欲了解更多信息，请参阅UG-296评估板用户指南。

1美国专利第5,689,257号。
